卡套式球閥概述

儀表球閥可應用于各種普通場合，也可應用于儀表板。該閥門能夠?qū)崿F(xiàn)密封性的截?cái)啵�服�?wù)壽命時間長，操作力矩小。儀表球閥能夠承受的工作壓力為6000磅/平方英寸，在此壓力條件下，該閥門能夠可靠地執行"開通-截?cái)?操作，或者進行流向的切換及流通路徑的轉換。卡套式球閥也叫卡套式球閥，雙卡套球閥，單卡套球閥，卡套異徑球閥，卡環式球閥，卡圈式球閥，QG.Y1卡套球閥,卡套變徑球閥。

卡套式球閥參數

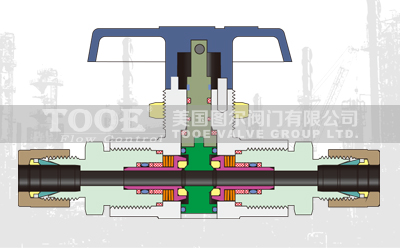

卡套式球閥構造

可提供開關、切換和交叉轉換功能的2通、3通閥門；一體式閥體和一體式球形閥桿。
頂入式設計可使系統放心的在線檢查和調整；活動負載設計可改善熱循環性能且可補償填料磨損。

卡套式球閥尺寸

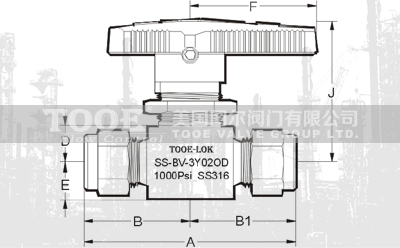

	上裝式英制直通雙卡套
	配管	孔徑	A	J
	1/16"	1.3	42.7	34.5
	1/8"	2.4	51.1	34.5
	1/4"	3.2	56.1	34.5
	1/4"	4.5	59.9	39.6
	3/8"	4.5	65.5	39.6
	3/8"	7.1	77.5	52.6
	1/2"	10.3	99.6	61.7
	3/4"	10.3	99.6	61.7

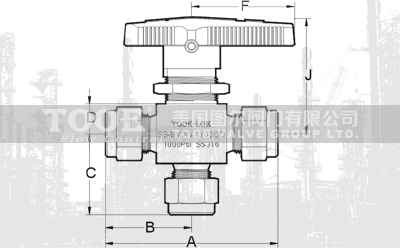

	上裝式英制三通雙卡套
	尺寸	孔徑	A	J
	1/16"	1.3	42.7	35.4
	1/8"	2.4	51.1	35.4
	1/4"	3.2	56.1	35.4
	1/4"	4.8	60.7	39.6
	3/8"	7.1	73.4	52.6
	1/2"	10.3	88.4	61.7
	3/4"	10.3	88.4	61.7

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口卡套式球閥"產品。
