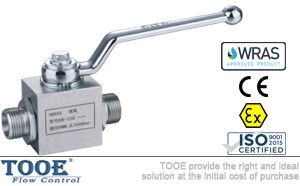

高壓液壓球閥產品概述

KHB(BKH), KHM(MKH)高壓球閥主要用于液壓系統管路或集成系統中，控制工作介質的流通和截止。高壓液壓球閥主要由閥體、球體、閥桿、手柄和密封裝置組成。閥體采用鋼質鍛件，表面鍍鉻，鍍黃鋅。壓力范圍可達500bar，適用于溫度-30℃~180℃的水、油、氣等介質中。

高壓液壓球閥型號說明

KHB	—	M27*1.5	—	10	—	1	1	1	1	—	01	—	1
1		2		3		4	5	6	7		8		9

1. 系列代號：KHB(BKH)系列-閥塊型球閥DN04-25、KHM(MKH)系列-袖套型球閥DN32-50；

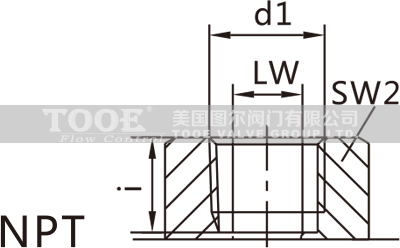

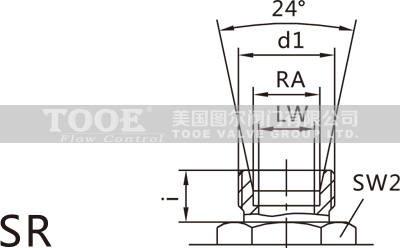

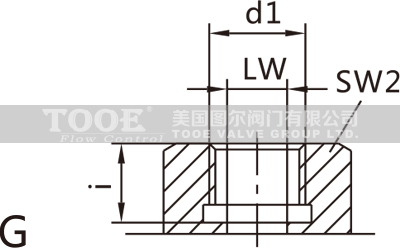

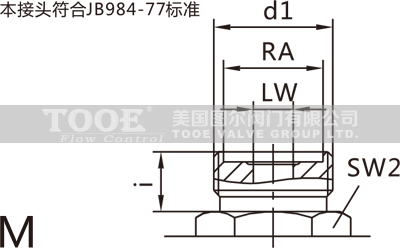

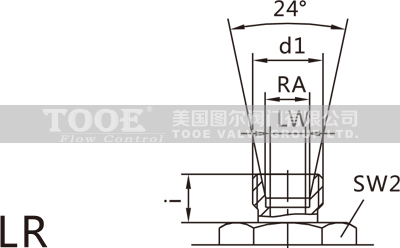

2. 連接代號：M**、G**、**LR、**SR、PT**、NPT**；
3. 公稱通徑：06、08、10、13、16、20、25、32、40、50；
4. 閥門、接頭材料：1-45#、2-304不銹鋼、3-316不銹鋼；
5. 球芯、閥鎖材料：1-45#、2-304不銹鋼、3-316不銹鋼；
6. 球封材料：1-POM(聚甲醛)、2-PTFE(聚四氟乙烯)；
7. 閥體與接頭和閥鎖處密封材料：1-NBR(丁晴橡膠)、2-FPM/FKM(氟橡膠)；
8. 手柄形式：01-C型鋅合金曲手柄 、02-B型鋅合金曲手柄、03-B型鑄鋼曲手柄、09-不帶手柄；
9. 表面處理：1-空白、2-磷化、3-電鍍黃鋅；
備注信息：表中型號對應產品的材料為碳鋼，材料1111為常規使用組合，PTFE材料使用時最高工作壓力不超過100bar。

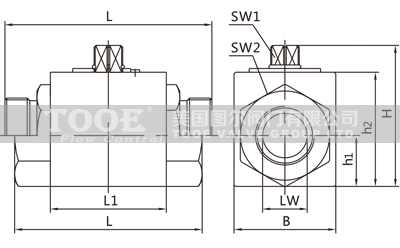

高壓液壓球閥外形尺寸

KHB(BKH)型	KHM(MKH)型

連接口略縮圖	簡略型號	PN	DN	LW	d1	L	B	H	h1	h2
	KHB-M16*1.5	500	06	06	M16*1.5	69	26	45	13.5	33
	KHB-M22*1.5	500	10	08	M22*1.5	76	32	49	16	36
	KHB-M27*1.5	500	10	10	M27*1.5	76	32	49	16	36
	KHB-M30*1.5	400	16	15	M30*1.5	84	38	61	19	45
	KHB-M36*2	400	20	20	M36*2	103	48	70	25	55
	KHB-M42*2	350	25	25	M42*2	116	57	79	28.5	64
	KHM-M52*2	350	32	30	M52*2	149	75	101	37.5	84
	KHM-M60*2	350	40	38	M60*2	174	85	112	42.5	95
	KHB-G1/8	500	04	06	G1/8	69	26	45	13.5	33
	KHB-G1/4	500	06	06	G1/4	69	26	45	13.5	33
	KHB-G3/8	500	10	10	G3/8	72	32	49	16	36
	KHB-G1/2	500	13	12	G1/2	83	35	49	18	38
	KHB-G1/2	400	16	15	G1/2	83	38	61	19	45
	KHB-G3/4	400	20	20	G3/4	95	48	70	25	55
	KHB-G1	350	25	25	G1	113	57	79	28.5	64
	KHM-G1 1/4	350	32	32	G1 1/4	110	75	101	37.5	84
	KHM-G1 1/2	350	40	38	G1 1/2	130	85	112	42.5	95
	KHM-G2	350	50	48	G2	140	104	131	52	112.5
	KHB-NPT1/8	500	04	06	NPT1/8	69	26	45	13.5	33
	KHB-NPT1/4	500	06	06	NPT1/4	69	26	45	13.5	33
	KHB-NPT3/8	500	10	10	NPT3/8	72	32	49	16	36
	KHB-NPT1/2	500	13	12	NPT1/2	83	35	49	18	38
	KHB-NPT1/2	400	16	15	NPT1/2	83	38	61	19	45
	KHB-NPT3/4	400	20	20	NPT3/4	95	48	70	25	55
	KHB-NPT1	350	25	25	NPT1	113	57	79	28.5	64
	KHM-NPT1 1/4	350	32	30	NPT1 1/4	110	75	101	37.5	84
	KHM-NPT1 1/2	350	40	38	NPT1 1/2	130	85	112	42.5	95
	KHM-NPT2	350	50	48	NPT2	140	104	131	52	112.5
	KHB-06LR	500	04	04	M12*1.5	67	26	45	13.5	33
	KHB-08LR	500	06	06	M14*1.5	67	26	45	13.5	33
	KHB-10LR	500	06	08	M16*1.5	74	26	45	13.5	33
	KHB-12LR	500	10	10	M18*1.5	74	32	49	16	36
	KHB-15LR	500	13	12	M22*1.5	82	35	53	18	38
	KHB-15LR	400	16	12	M22*1.5	82	38	61	19	45
	KHB-18LR	500	13	12	M26*1.5	82	35	53	18	38
	KHB-18LR	400	16	15	M26*1.5	82	38	61	19	45
	KHB-22LR	400	20	19	M30*2	101	48	70	25	55
	KHB-28LR	350	25	25	M36*2	108	57	79	28.5	64
	KHM-35LR	350	32	30	M45*2	141	75	101	37.5	84
	KHM-42LR	350	40	36	M52*2	162	85	112	42.5	95
	KHB-08SR	500	04	05	M16*1.5	73	26	45	13.5	33
	KHB-10SR	500	06	06	M18*1.5	73	26	45	13.5	33
	KHB-12SR	500	06	08	M20*1.5	76	26	45	13.5	33
	KHB-14SR	500	10	10	M22*1.5	80	32	49	16	36
	KHB-16SR	500	13	12	M24*1.5	86	35	53	18	38
	KHB-16SR	500	16	12	M24*1.5	86	38	61	19	45
	KHB-20SR	500	13	13	M30*2	90	35	53	18	38
	KHB-20SR	400	16	15	M30*2	90	38	61	19	45
	KHB-25SR	400	20	20	M36*2	109	48	70	25	55
	KHB-30SR	350	25	25	M42*2	120	57	79	28.5	64
	KHM-38SR	350	32	30	M52*2	153	75	101	37.5	84
