動態平衡電動調節閥概述

EDRV系列動態平衡電動調節閥是動態平衡閥與電動調節閥一體式的閥門產品，主要適用于暖通空調系統末端空調設備的控制，全面平衡的變流量水力系統一般通過具有動態平衡和電動調節功能的閥或閥組調節末端設備的流量來調控目標區域的溫度，它能動態地平衡系統的壓力變化，使二臺多多臺末端設備間的流量調節不互相干擾，因此這種系統具有高效節能性。
動態平衡電動調節閥經初始設定后，即可適應水力系統的變化，實現動態水力系統的目的�？删偷乜刂�，也可接駁樓宇DDC。該閥以比例積分的調節方式實時地調節閥門的流量，且在工作壓差范圍內不受系統壓力波動的影響，自動的保持所調流量的恒定，實現電動調節與動態平衡同步執行。

動態平衡電動調節閥參數

公稱通徑：DN40-DN300		連接方式：法蘭連接

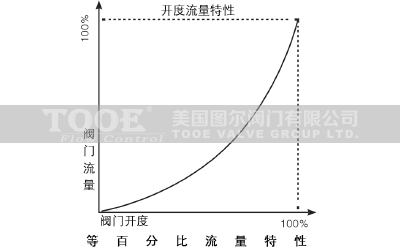

公稱壓力：1.0Mpa-2.5Mpa		流量特性曲線：直線/等百分比
適用溫度：-10℃~120℃		流量誤差：≤5%
適用介質：空調水、乙二醇溶液		工作電壓：24VAC
閥體材質：鑄鐵、球墨鑄鐵		控制信號：0-10VDC / 4-20mA
閥芯材質：不銹鋼		防護等級：IP54/IP65

動態平衡電動調節閥原理

動態平衡電動調節閥結構分為流量調節結構和動態平衡結構兩部分。流量調節結構可完全完成閥門流量的設定和調節，配合執行器可實現閥門的電動調節、開關功能。動態平衡結構可實現閥門流量的動態平衡，該結構的核心部件為感壓膜片和彈簧，感壓膜片感應閥門入口和平衡閥閥芯內腔之間的壓差(P1-P2)，在此壓差作用下調節可變流量的流通面積，保持壓差(P1-P2)基本恒定，從而保持流量不變。

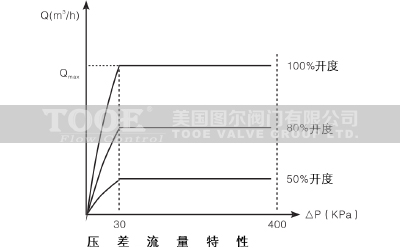

動態平衡電動調節閥流量壓差特性

DN	40	50	65	80	100	125	150
壓差范圍kpa	30-420	30-420	30-420	30-420	30-420	30-420	30-420
流量范圍m3/h	1-8	1.5-14	2-24.5	3-35	5-50	8-70	12-100
執行器力矩Nm	25	25	25	65	65	100	100
運行時間S	120	120	120	120	120	140	140

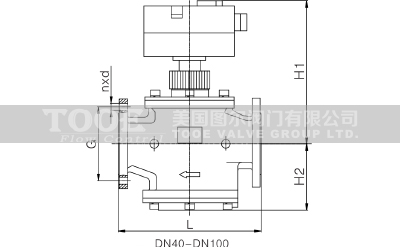

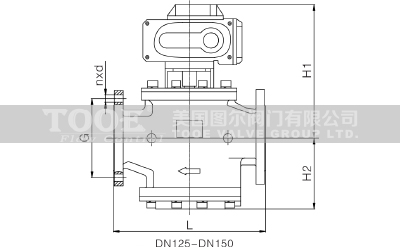

動態平衡電動調節閥尺寸

DN	40	50	65	80	100	125	150
L	200	230	290	3140	350	400	480
H1	240	255	265	280	300	335	370
H2	92	110	136	142.5	148.5	188	205

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口動態平衡電動調節閥"產品。
