手動衛生級隔膜閥

更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 隔膜閥 > 衛生級隔膜閥

產品信息
產品型號：G81X;G61X	產品壓力：PN1.0Mpa-1.6Mpa
產品口徑：DN10-DN65	產品材質：不銹鋼304/316/316L

021-5187 5832	tooezg@126.com
資料下載	價格表

[ 下一個產品 ]

手動衛生級隔膜閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【手動衛生級隔膜閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

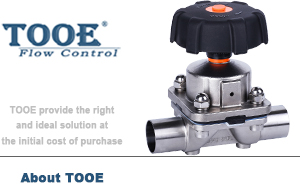

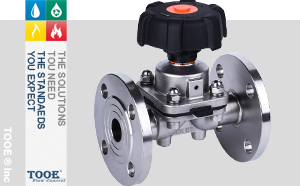

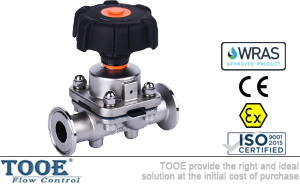

手動衛生級隔膜閥概述

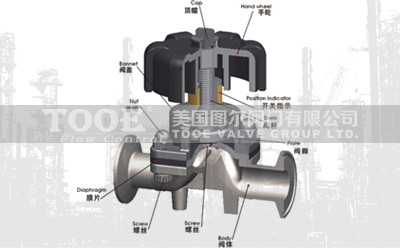

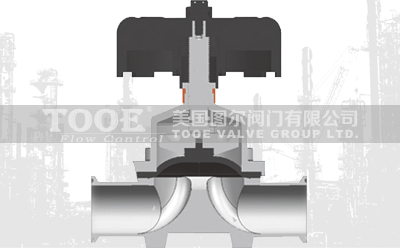

隔膜閥是在閥體和閥蓋內裝有一撓性隔膜或組合隔膜，其關閉件是與隔膜相連接的一種壓縮裝置。衛生級隔膜閥開啟和關閉是由閥桿的上下運動來實現，當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態，當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。隔膜將流體和驅動部完全隔離，密封性優良的結構。因?yàn)槠浣Y(jié)構上沒有普通閥門最有可能泄漏的壓蓋填料部，所以在密封性的維持和防止雜菌污染方面性能優良。無菌隔膜閥符合各式國際標準設計，滿足各種配置需求。閥體表面高潔凈平滑、無死角流道設計、自排凈安裝角度，易于拆卸、維護和清潔。廣泛應用于衛生級的釀酒，乳制品，飲料等食品工業中以及無菌工況的制藥領域。

手動衛生級隔膜閥參數

公稱通徑：DN8-DN150		閥體材質：不銹鋼304/316/316L
公稱壓力：PN1.0Mpa；1.6Mpa		隔膜材質：EPDM；EPDM+PTFE
適用溫度：-20℃~150℃		閥桿材質：不銹鋼304
適用介質：水；氣；油		接口標準：ISO；DIN；ASME BPE.3A；BS
表面處理：外Ra≤0.5μm（SF1）；內Ra≤0.375μm（SF4）		接口方式：快裝；焊接；法蘭；單卡(一端焊接，一端快裝)

手動衛生級隔膜閥特點

流路構成部件只有主體和隔膜，不會與污染流體的材料、潤滑劑接觸，具有防止污染流體的良好結構。因?yàn)槭菍⒏裟喝氲街黧w的堰口部的閥座密封方式，沒有類似球閥和蝶閥的旋轉滑動部，所以幾乎不會產生顆粒。隔膜有軟性人造橡膠(EPDM)和硬性人造橡膠(TFM)可供選擇。硬性人造橡膠由軟性人造橡膠支撐。2片式設計允許兩片人造橡膠各自獨立地工作，這樣可減少因不同的熱屬性而引起的張緊。

手動衛生級隔膜閥尺寸

Size	A	B	H	T	Size	A	B	H
12.7	74.0	12.7	93.5/102.5	1.5	12.7	74.0	25.4	93.5/102.5
19	108.0	19.1	93.5/102.5	1.5	19	108.0	25.4	93.5/102.5
25	118.0	25.4	111.5/122	1.5	25	118.0	50.5	111.5/122
32	127.0	31.8	144.5/160	1.5	32	127.0	50.5	144.5/160
38	146.0	38.1	144.5/160	1.5	38	146.0	50.5	144.5/160
51	190.0	50.8	167/190	1.5	51	190.0	64.0	167/190
63	216.0	63.5	199/228	2.0	63	216.0	77.5	199/228

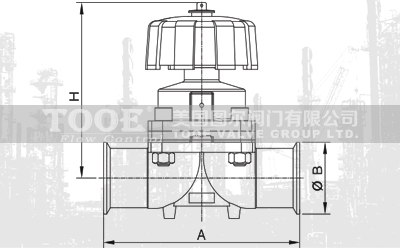

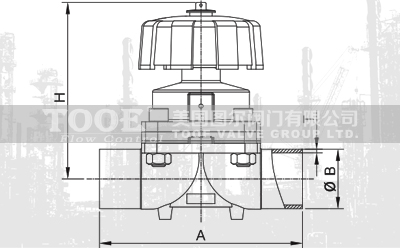

手動衛生級隔膜閥結構尺寸CAD圖紙

Size	A	B	H	T	Size	A	B	H
DN10	74.0	12.0	93.5/102.5	1.5	DN10	74.0	25.0	93.5/102.5
DN15	108.0	18.0	93.5/102.5	1.5	DN15	108.0	34.0	93.5/102.5
DN20	118.0	22.0	111.5/122	1.5	DN20	118.0	50.5	111.5/122
DN25	127.0	28.0	111.5/122	1.5	DN25	127.0	50.5	111.5/122
DN32	146.0	34.0	144.5/160	1.5	DN32	146.0	50.5	144.5/160
DN40	146.0	40.0	144.5/160	1.5	DN40	146.0	50.5	144.5/160
DN50	190.0	52.0	167/190	1.5	DN50	190.0	64.0	167/190
DN65	216.0	70.0	199/228	2.0	DN65	216.0	91.0	199/228

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口手動衛生級隔膜閥"產品。
