氣動對夾蝶閥概述

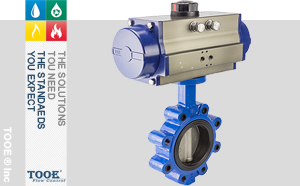

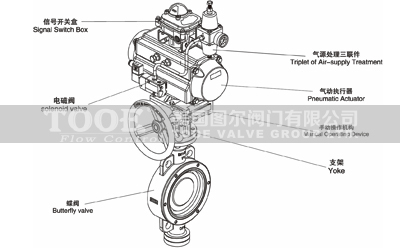

氣動對夾蝶閥是靠氣源來驅動的一種閥門，閥體采用中線型設計，閥座采用浮動式結構。主要由蝶閥、氣動執行器、電磁閥、氣源處理三聯件(空氣過濾器F/減壓閥R/油霧器L)、信號開關、定位器等組成。可廣泛應用于給排水、暖通及消防系統等流體管線上作為調節或截流裝置使用。蝶閥的啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。優點有結構簡單、體積小、重量輕、開關迅速。

氣動對夾蝶閥參數

公稱通徑：DN50-DN1200		公稱壓力：1.0Mpa-1.6Mpa
適用溫度：-20℃~120℃		適用介質：水、氣、油
閥體材質：鑄鐵/鑄鋼/不銹鋼/球墨鑄鐵/鋁合金/鋁青銅		設計制造：GB/T 12238-2008；ISO 10631-1991；API598
閥板材質：球墨鑄鐵/304不銹鋼/316不銹鋼/鋁青銅		結構長度：GB/T 12221-2005；ISO 5752-1988
閥桿材質：304不銹鋼/316不銹鋼/416不銹鋼		閥門檢驗：GB/T 13927-2008；ISO 5208-1987
閥座材質：丁腈橡膠NBR/三元乙丙EPDM/氟橡膠FPM		表面處理：環氧樹脂涂層

AT氣動執行器：采用齒輪齒條式結構傳動，性能更安全可靠。AW氣動執行器(大口徑閥門)：采用拔叉式結構傳動，結構合理，輸出扭矩大。

供氣壓力：雙作用3-8bar；單作用4-8bar
工作介質：清潔干燥的空氣
控制方式：開關型、調節型
作用方式：雙作用(開關都需要給氣源)；單作用(彈簧自動復位)
根據不同控制和要求可選擇下列附件：
-手動機構
-切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控制電磁閥、限位開關回訊器
-調節型附件：電氣定位器、氣動定位器、電氣轉換器
-氣源處理附件：空氣過濾減壓閥、氣動處理三聯件

氣動對夾蝶閥流量系數

規格DN		閥門開啟角度流量Cv值（1Cv=1.167Kv）								90°開啟 時的Cv值
mm	inch	10°	20°	30°	40°	50°	60°	70°	80°
40	1.5"	0.06	3	7	14	25	36	51	70	76
50	2"	0.1	5	12	24	45	64	90	125	135
65	2.5"	0.2	8	20	37	65	98	144	204	220
80	3"	0.3	12	22	39	70	116	183	275	302
100	4"	0.5	17	36	78	139	230	364	546	600
125	5"	0.8	29	61	133	237	392	620	930	1022
150	6"	2	45	95	205	366	605	958	1437	1579
200	8"	3	89	188	408	727	1202	1903	2854	3136
250	10"	4	151	320	694	1237	2047	3240	4859	5340
300	12"	5	234	495	1072	1911	3162	5005	7507	8250
350	14"	6	339	715	1549	2761	4568	7230	10844	11917
400	16"	8	464	983	2130	3797	6282	9942	14913	16388
450	18"	11	615	1302	2822	5028	8320	13168	19752	21705
500	20"	14	791	1674	3628	6465	10698	16931	25396	27908
600	24"	22	1222	2587	5605	9989	14949	2769	34898	43116
700	28"	36	1813	3639	6636	10000	16528	26157	39236	49500
800	32"	45	2387	4791	8736	13788	20613	31395	48117	68250
900	36"	60	3021	6063	11055	17449	26086	39731	60895	86375
1000	40"	84	4183	8395	15307	24159	36166	55084	84425	119750
1200	48"	106	5370	10741	19641	30690	46065	70587	107568	153450

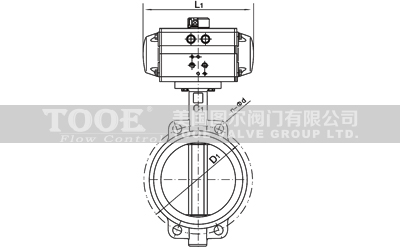

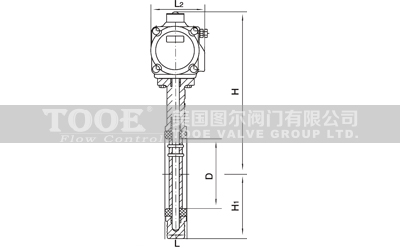

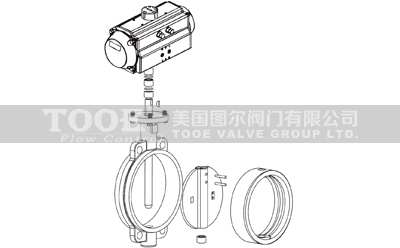

氣動對夾蝶閥尺寸

DN	50	65	80	100	125	150	200	250	300
L	42	44.7	45.2	52.1	54.4	55.8	60.6	65.6	76.5
L1	141/159	159/211	159/248	211/269	248/269	269/345	345/409	409/438	438/550
L2	71/83	83/95	83/107	95/123	107/123	123/152	152/172	172/187	187/215
H	269/281	283/303	289/309	320/338	351/366	380/405	435/477	509/552	597/622
H1	68	75	93	104	118	133	165	197	224

氣動對夾蝶閥材質適用介質選用表

材質

適用溫度

介質類型及適用程度

特點

淡水

海水

鹽類

強堿

弱堿

強酸

弱酸

燃?xì)?

醇類

空氣

蒸汽

油類

食品

閥座

丁腈橡膠

-40~70℃

耐油

三元乙丙

-45~135℃

耐老化

天然橡膠

-20~85℃

高彈性

氯丁橡膠

-7~93℃

耐光/耐老化

硅橡膠

-40~200℃

耐高溫

氟橡膠

-23~180℃

耐高溫/耐腐蝕

聚四氟乙烯

-23~150℃

耐強腐蝕/耐熱

材質

適用溫度

介質類型及適用程度

特點

淡水

海水

鹽類

強堿

弱堿

強酸

弱酸

燃?xì)?

醇類

空氣

蒸汽

油類

食品

蝶板

電鍍球鐵

-30~350℃

耐熱

球鐵尼龍覆層

-30~100℃

抗蝕/耐磨/減摩

球鐵EPDM覆層

-30~130℃

耐腐蝕/耐熱

球鐵PTFE覆層

-30~180℃

耐腐蝕/耐磨

鋁青銅

-273~232℃

☆

耐腐蝕/耐熱

不銹鋼

-268~316℃

☆

耐腐蝕/耐高溫

電鍍碳鋼

-29~426℃

耐熱

說明：

非常適用

適用

有限適用

不適用

☆流速大于1.5m/s不適用
