美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【手動通風蝶閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

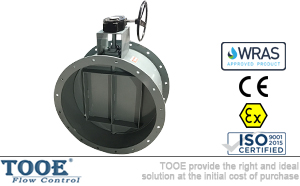

手動通風蝶閥概述

通風蝶閥是一種非密封型蝶閥閥門，廣泛適用冶金、礦山、電力等生產過程中各種空氣、熱風、煙塵氣等介質的管道上，用以啟閉或調節流量。

手動通風蝶閥參數

公稱通徑：DN50-DN2000		公稱壓力：≤1.0Mpa
適用溫度：≤425℃		適用介質：煤氣、含塵氣體、煙道氣
密封試驗：≤1.5%泄漏量		連接方式：法蘭連接
設計標準：GB/T12238；JB/T8692		連接法蘭：GB/T9113
結構長度：GB/T12221		試驗檢驗：JB/T8692；GB/T13927
閥體材質：碳鋼/不銹鋼		閥板材質：碳鋼/不銹鋼
閥桿材質：不銹鋼		填料材質：柔性石墨

手動通風蝶閥特點

- 通風蝶閥采用焊接結構，構造簡單、緊湊，重量輕。
- 采用中線式蝶板，短閥體；無流向限制，流阻小、流通量大，操作輕便。
- 閥門填料采用耐高溫石墨，適用于煙塵介質的，在填料函的靠近介質一側設計了防塵結構，延長了填料使用壽命。
- 對于大口徑和高溫工況，閥軸在閥體外部設置推力滾動軸承和碟式推力彈簧，大大降低操作力矩，同時可消除零部件熱膨脹對性能的影響。

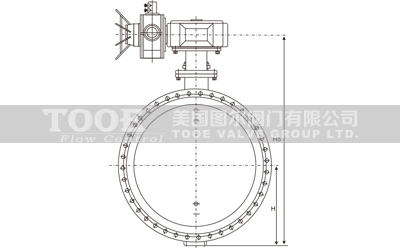

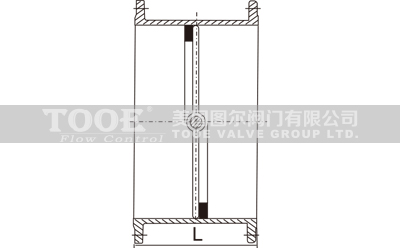

手動通風蝶閥尺寸

DN	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400
L	127	140	140	152	165	180	180	200	200	220	220	240	240	260	260	280	300
H	105	120	132	160	187	220	245	270	297	322	377	430	487	537	587	702	782
Ho	486	516	541	779	836	901	954	1003	1058	1111	1233	1338	1452	1588	1689	1938	2670

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口手動通風蝶閥"產品。
