美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【美標法蘭閘閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
美標法蘭閘閥概述
美標閘閥是指按美國標準設計、制造、檢測的閘閥。適用于Class150~Class2500的各種管路上。API美國石油學會：涉及閘閥設計規范、結構長度、試驗與檢驗、產品標識、供貨規范。ANSI美國國家標準學會：涉及閘閥結構長度、連接法蘭、壓力溫度。ASTM美國材料實驗協會：涉及閘閥材質標準。
法蘭閘閥是通過手輪轉驅閘板沿通道軸線垂直方向移動切斷或接通介質的閥門，具有流體阻力小，密封面受沖擊侵蝕小，不改變介質流向，不擾流，壓降小等特點，適用壓力溫度范圍廣，廣泛適用于石油、化工、火力發電廠等油品，水蒸汽管路上接通或截斷介質(閘閥不可做節流閥使用)。
 |
 |
 |
美標法蘭閘閥參數
| 公稱通徑：1/2"-36" | 閥體材質：鑄鋼、碳鋼、不銹鋼 | |
| 公稱壓力：150LB-2500LB | 閘板材質：鑄鋼、碳鋼、不銹鋼 | |
| 適用溫度：-40℃~425℃ | 閥桿材質：不銹鋼 | |
| 適用介質：水、油品、蒸汽、酸堿腐蝕性介質 | 填料材質：石墨、聚四氟乙烯PTFE | |
| 結構長度：ASME B16.10 | 設計標準：API 600；API 603；ASME B16.34 | |
| 連接法蘭：ASME B16.5 | 試驗檢驗：API 598、API 6D |

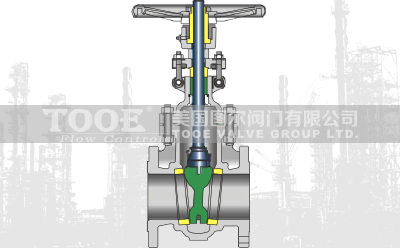

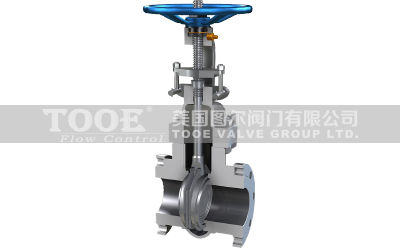

美標法蘭閘閥構造
 |
 |
閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥(明桿閘閥)。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動。閘閥的閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥(暗桿閘閥)。

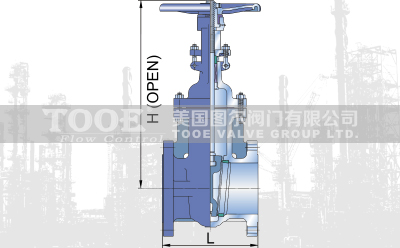

美標法蘭閘閥尺寸
 |
 |
|
NPS
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
2 1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
|
L
|
108
|
117
|
127
|
140
|
165
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
432
|
457
|
|
H
|
225
|
235
|
255
|
272
|
315
|
360
|
425
|
460
|
550
|
660
|
755
|
970
|
1170
|
1410
|
1560
|
1765
|
1900
|
2100
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口美標法蘭閘閥"產品。
