| 產品信息 | |
| 產品型號：PZ41H | 產品壓力：1.0Mpa-6.4Mpa |
| 產品口徑：DN50-DN600 | 產品材質：WCB鑄鋼 碳鋼 不銹鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |

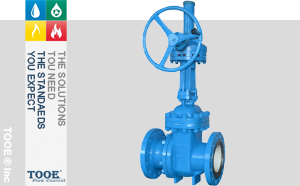

手動排渣閘閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【手動排渣閘閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
手動排渣閘閥概述
排渣閘閥是基于法蘭閘閥演變而成的一種用于排除灰渣水混合物的閥門。適用于公稱壓力PN1.0MPa~6.4MPa，工作溫度0℃~100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物、渣水混合物。
 |
 |
 |
手動排渣閘閥參數
| 公稱通徑：DN50-DN600 | 閥體材質：WCB鑄剛、碳鋼；不銹鋼 | |
| 公稱壓力：1.6Mpa-6.4Mpa | 閥座材質：STL；陶瓷 | |
| 適用溫度：-29℃~425℃ | 閥板材質：WCB+STL；WCB+陶瓷 | |
| 適用介質：灰渣水混合物(渣水比1:1.5，顆�！�50mm) | 閥桿材質：不銹鋼 | |
| 設計標準：GB/T 12234；API 6D | 結構尺寸：GB/T 12221-89；ASME B16.10 | |
| 陶瓷密封：JB/T 10529-2005 | 壓力試驗：GB/T 13927-1992；API 598 | |
| 法蘭尺寸：GB/T 9113.5-2000；ASME B16.15 | 壓力溫度：GB/T 12224-2005；ASME B16.34-2004 |
陶瓷排渣閥，又叫陶瓷漿液閥，陶瓷排渣閘閥，是陶瓷閘閥的一種。它的閥體采用碳鋼(WCB)材質，內襯采用工程陶瓷。主要適用于礦料礦漿和灰渣漿液等介質。按照不同工況可采用不同的驅動方式，有電動、手動和錐齒輪傳動。連接方式一般采用法蘭式連接。
陶瓷排渣閘閥適用于公稱壓力0.6~4.0MPa，工作溫度-29~280℃的石油、化工、礦山、冶金、電力行業等各種工況的管路上，切斷或接通管路介質。特別是用于排灰、排渣系統、放料、排污系統中，其使用壽命比普通合金密封面閥門高。

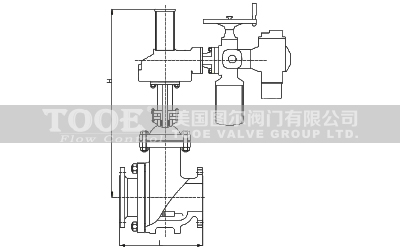

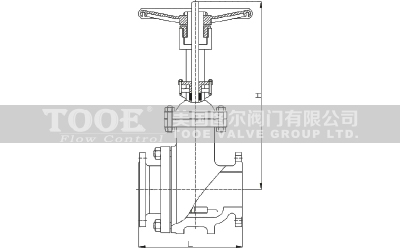

手動排渣閘閥尺寸
 |
 |
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L/PN10
|
180
|
195
|
210
|
230
|
255
|
280
|
330
|
380
|
420
|
450
|
480
|
510
|
540
|
600
|
|
L/PN16
|
250
|
265
|
280
|
300
|
325
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
800
|
|
L/PM25
|
250
|
265
|
280
|
300
|
325
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
800
|
|
L/PN40
|
250
|
280
|
310
|
350
|
400
|
450
|
550
|
650
|
750
|
850
|
950
|
1050
|
1150
|
1350
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口手動排渣閘閥"產品。
