不銹鋼液位可調浮球閥概述

不銹鋼可調浮球閥采用液位杠桿原理，通過水位的高低作用于浮球，來實現浮球閥的開啟與關閉，實現水箱液位的調控。浮球閥由曲臂和浮球自動控制水塔或水池的液面，保養簡單，靈活耐用，液位控制準確浮球閥度高，水位不受水壓干擾且開閉緊密不漏水。

不銹鋼液位可調浮球閥參數

公稱通徑：DN15-DN50		閥門材質：不銹鋼
公稱壓力：≤1.0Mpa		閥桿材質：不銹鋼
適用溫度：-10℃~90℃		浮球材質：不銹鋼
適用介質：清水		傳動方式：液位自控
連接方式：絲扣螺紋		閥門類型：液位可調
設計標準：QB/T1199-1991 ；BS 1212		測試標準：MSS SP-110 ；EN12266
壁厚標準：ASME B16.34		螺紋標準：ISO228 ；BS21

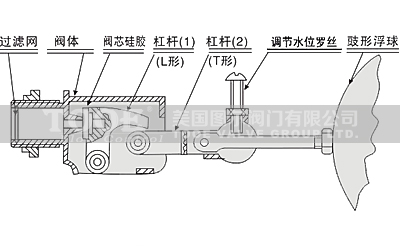

不銹鋼液位可調浮球閥原理

當水箱水位低時，浮球閥隨水位降低，通過固定浮球的連桿帶動閥體內的活塞往外拉，使閥體和活塞之間產生空隙，能夠使自來水進入水箱。當水箱水位到達設定的高度位置時，浮球隨水位上升所產生的力通過連桿把閥體內的活塞往閥體內推，當浮球的浮力超過自來水的壓力時，隨即密封橡膠墊圈的活塞與閥體內的出水口被頂緊密封。

不銹鋼液位可調浮球閥特性

- 整體不銹鋼結構：浮球閥體全采用不銹鋼壓鑄技術，使各部件間精良配合，不存在腐蝕松脫或緊卡現象，確保球閥長時間穩定工作，同時不銹鋼構件設計使球閥在高濕環境中工作無化學腐蝕反應，使食用水清純、健康。
- 雙杠桿力學構思：采用雙桿浮力傳動，使球體浮力傳動得到倍數增長，密封壓力高達8kg以上，大大高于6kg密封壓力的國家標準。并配合垂直閥芯穩定傳動，解決浮球閥因閥芯受力不平衡易失效現象，確保浮球閥的工作可靠性。
- 帶液面調節功能：為使消費者在無需更改管道配置的情況下可方便控制水池液位高度，本產品特別改進浮球連桿形式，加入液位調節齒輪桿組，使水池液面在調節桿長度范圍內可任意調整，以滿足不同情況的需要。
- 不沉沒浮球技術：本產品可選以球體灌泡技術對浮球加以體內灌泡處理，杜絕浮球因破損漏氣而失效的弱點，延長浮球使用壽命。
- 高強度硅膠密封：采用耐高溫高壓的硅膠材料制造密封膠墊，使閥門在高水壓、反復關啟情況下密封機構安全可靠。

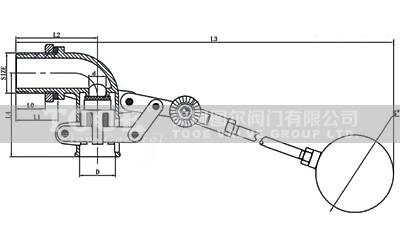

不銹鋼液位可調浮球閥尺寸

SIZE	L0	L1	L2	L3	L4	d	D	S"
1/2"	17	25	50	400	47	8.5	18	115mm
3/4"	19	27	54	500	54	11	23	135mm
1"	19	28	55	530	70	16	30	150mm
1 1/4"	19	30	70	750	92	20	42	200mm
1 1/2"	24	36	75	760	95	23	42	200mm
2"	25	37	80	820	115	28	50	220mm

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口不銹鋼液位可調浮球閥"產品。
