美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【法蘭浮球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

1. 法蘭浮球閥概述
2. 法蘭浮球閥參數
3. 法蘭浮球閥原理
4. 法蘭浮球閥尺寸

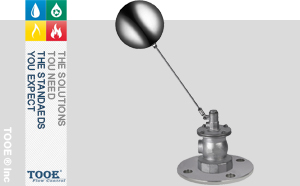

法蘭浮球閥概述

法蘭浮球閥由曲臂和浮球等部件組成，可用來自動控制水塔或水池的液面高度。閥門具有保養簡單，靈活耐用，液位控制準確度高，水位不受水壓干擾且開閉緊密不漏水等特點。

法蘭浮球閥參數

公稱通徑：DN15-DN200		閥體材質：不銹鋼，黃銅
公稱壓力：≤1.0Mpa		閥桿材質：不銹鋼
適用溫度：-10℃~90℃		浮球材質：不銹鋼
適用介質：清水		傳動方式：液位自控
連接方式：法蘭連接		閥門類型：液位可調/液位不可調
設計標準：QB/T1199-1991 ；BS 1212		測試標準：MSS SP-110 ；EN12266
壁厚標準：ASME B16.34		螺紋標準：ISO228 ；BS21

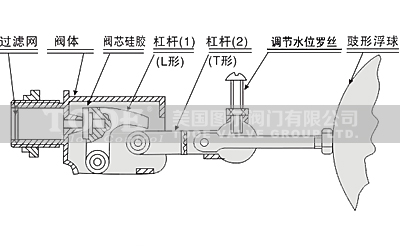

法蘭浮球閥原理

當水箱水位低時，浮球閥隨水位降低，通過固定浮球的連桿帶動閥體內的活塞往外拉，使閥體和活塞之間產生空隙，能夠使自來水進入水箱。當水箱水位到達設定的高度位置時，浮球隨水位上升所產生的力通過連桿把閥體內的活塞往閥體內推，當浮球的浮力超過自來水的壓力時，隨即密封橡膠墊圈的活塞與閥體內的出水口被頂緊密封。

法蘭浮球閥尺寸

SIZE	L0	L1	L2	L3	L4	L5	d	D	S"
1/2"	13	22	30	10	65	250	7	8.5	100mm
3/4"	13	22	31	10	65	250	8	10	100mm
1"	19	30	42	15	89	350	13	13	135mm
1 1/4"	22	31	43	15	89	380	13	13	150mm
1 1/2"	27	36	53	22	110	450	21	21	220mm
2"	30	39	61	22	120	450	27	27	250mm
2 1/2"	31	42	84	26	150	580	38	38	300mm
3"	34	48	98	26	170	620	47	47	380mm
4"	40	56	113	26	195	620	60	60	380mm
