襯氟球閥概述

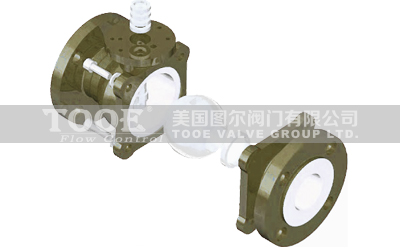

襯氟球閥(PFA襯里球閥)是將Q41F浮動球閥進行更改，使閥體的內壁、內件外部全都覆蓋上氟塑料，凡是有介質接觸的地方都襯有氟塑料，從而達到耐腐蝕性能。內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙稀F46或聚四氟乙烯F4(PTFE)，故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果較明顯。

襯氟球閥參數

公稱通徑：DN15-DN400		公稱壓力：1.0Mpa-2.5Mpa
適用溫度：-10℃~180℃		適用介質：水、油、酸堿物等具有強腐蝕性的介質
閥門材質：鑄鐵、鑄鋼、不銹鋼		球體材質：不銹鋼
襯里/閥座：PTFE(F4)/PCTFE(F3)/FEP(F46)/PFA/PO		填料材料：PTFE聚四氟乙烯
設計標準：API 6D；ASME B16.34；GB/T 12237；HG/T 3704		法蘭標準：ASME B16.5；JIS B2220；GB/T 9119；HG/T 20592
結構長度：ASME B16.10；GB/T 12221		檢測標準：API 598；GB/T 13927；JB/T 9092

襯氟球閥特性

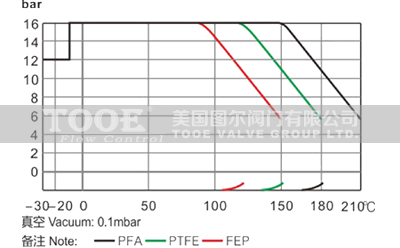

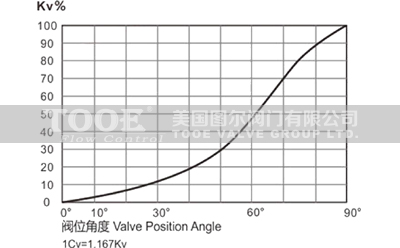

氟材料溫度壓力曲線	流量特性曲線圖

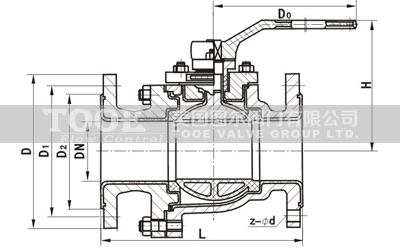

襯氟球閥尺寸

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	140	140	150	165	180	200	220	250	280	320	360	400	450	500	686	762
H	80	90	100	110	120	135	145	185	195	210	450	490	550	600	675	780
Do	120	140	160	160	200	250	300	350	420	500	200*	240*	240*	320*	320*	360*
kg	3.5	4	4	6	8	10	15	18	25	38	53	90	150	320	400	500

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口襯氟球閥"產品。
