旋啟式雙瓣對夾止回閥

更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 止回閥 > 對夾式止回閥

產品信息
產品型號：H76X/H/W;EG-4-6-H/W/X	產品壓力：1.0Mpa-42Mpa
產品口徑：DN15-DN1200	產品材質：球墨鑄鐵；碳鋼；不銹鋼

021-5187 5832	tooezg@126.com
資料下載	價格表

[ 下一個產品 ]

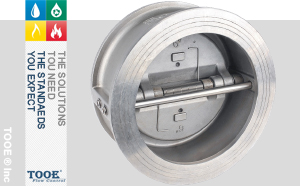

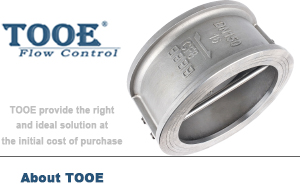

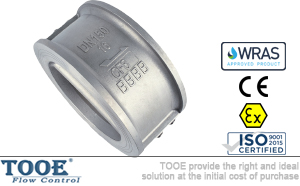

旋啟式雙瓣對夾止回閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【旋啟式雙瓣對夾止回閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

旋啟式雙瓣對夾止回閥概述

止回閥(又稱單向閥或逆止閥)。止回閥是依靠自身閥瓣重量及或管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。主要用于介質單向流動的管道上，只允許介質向一個方向流動，而且阻止反方向流動，防止水逆流及降低水錘所造成的管線損壞。

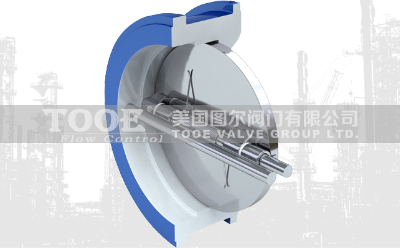

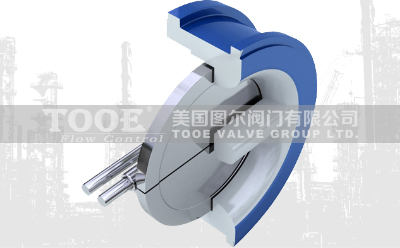

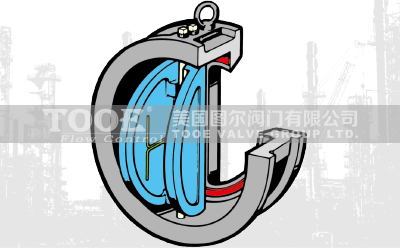

H76X/H/W對夾雙瓣旋啟式止回閥又稱蝶式止回閥，主要由閥體、閥瓣、閥桿及彈簧等零件組成，蝶式止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊耐磨材料或襯橡膠。由于閥瓣之關閉行程縮短及彈簧作用可加速關閉效果，可減少水錘及水擊聲。該閥主要適用于給水系統，高樓建筑以及工業區。由于其面距離較一般逆止閥短，對有安裝空間限制的場所最為便利。

旋啟式雙瓣對夾止回閥參數

公稱通徑：DN15-DN1200(1/2"-48")		閥體材質：球墨鑄鐵；碳鋼WCB；不銹鋼304/316/316L
公稱壓力：1.6Mpa-42Mpa(150LB-2500LB)		閥板材質：碳鋼WCB；不銹鋼304/316/316L
適用溫度：-40℃~425℃		設計制造：API594；API6D；JB/T8937
適用介質：水；油品；蒸汽；空氣		檢驗試驗：API598；GB/T26480
壓力溫度：ASME B16.34；DIN2401；GB/T12224		結構長度：API594；API6D；DIN3202；JB/T8937

旋啟式雙瓣對夾止回閥特性

- 結構長度短，其結構長度只有傳統法蘭止回閥的1/4-1/8	- 體積小、重量輕，其重量只有傳統法蘭止回閥的1/4-1/20
- 水平管道或垂直管道均可使用，安裝方便	- 閥瓣關閉快速，水錘壓力小；閥瓣行程短，關閉沖擊力小
- 流道通暢，流體阻力小；動作靈敏，密封性能好	- 整體結構、簡單緊湊、造型美觀；使用壽命長，可靠性高

旋啟式雙瓣對夾止回閥流體阻力系數/流量系數/開啟壓力

公稱通徑		閥門全開啟時流體阻力系數ζ	閥門常溫下閥門開啟時 的水流量系數			流體的流向
公稱通徑			閥門常溫下閥門開啟時 的水流量系數			↑	→
DN	NPS		Kv(m3/h)	Cv(U.Sh)	Cv(U.K)	開啟壓力近似值KPa
50	2	2.6	63	74	62	2	1
65	2 1/2	2.4	109	128	107	2	1
80	3	2.3	172	201	169	2	1
100	4	2.0	289	338	283	2	1
125	5	1.8	476	557	466	2	1
150	6	1.5	750	878	735	2	1
200	8	1.3	1432	1675	1403	2	1
250	10	1.3	2330	2726	2283	2	1
300	12	1.0	3676	4301	3602	2	1
350	14	0.9	5274	6171	5169	2	1
400	16	0.8	7306	8548	7160	3	1
450	18	0.8	9245	10818	9061	3	1
500	20	0.8	11415	13356	11187	3	1
600	24	0.7	17573	20560	17222	3	1
700	28	0.7	23919	27985	23441	4	1
800	32	0.7	31241	36552	30616	4	1
900	36	0.7	39539	46261	38748	4	1
1000	40	0.7	48814	57112	47838	4	1
1200	48	0.7	70292	82242	68886	4	1

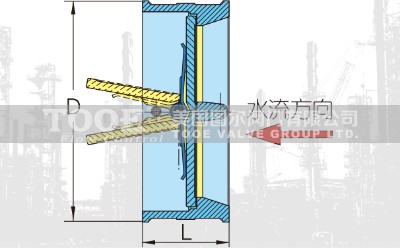

旋啟式雙瓣對夾止回閥尺寸

DN	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	60	60	67	73	73	86	98	127	146	181	184	191	203	219	222	305	305	368	432
D	92	109	129	144	164	194	220	275	332	387	447	498	558	618	732	802	912	1012	1126
KG	2	2	3	4	6	8	13	24	37	50	80	110	145	180	280	380	560	640	900
