| 產品信息 | |
| 產品型號：J41F4/F46;DG-0-3-1-F4/F46 | 產品壓力：1.0Mpa-2.5Mpa |
| 產品口徑：DN15-DN500 | 產品材質：鑄鐵 碳鋼 不銹鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【直通式襯氟截止閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

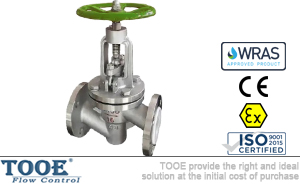

直通式襯氟截止閥概述
襯氟截止閥是一種閥體、閥蓋及閥芯等與流體接觸的零部件金屬表面都均勻包裹有一層氟塑料制作的襯里層，其閥體和閥蓋襯里分別設置于物料流道和內壁上，特別適合用在各種濃度的硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑等的管路上，其中襯聚全氟乙丙烯的閥門還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體等介質上使用。
J41F直通式襯氟截止閥具有結構緊湊、啟閉靈活、耐腐蝕性能強，被廣泛應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全，表面均勻包覆一層FEP。
 |
 |
 |
直通式襯氟截止閥參數
| 公稱通徑：DN15-DN500 | 閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼 | |
| 公稱壓力：1.6Mpa-4.0Mpa | 閥芯材質：不銹鋼 | |
| 適用溫度：-30℃~200℃ | 填料墊片：柔性石墨PTFE(F4) | |
| 適用介質：鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質 | 襯里：PCTFE(F3)；PVDF(F2)；FEP(F46)；PFA；PO(聚烯烴)；PTFE(F4) | |
| 設計制造：HG/T 3704；GB/T 12234；API 60 | 結構長度：HG/T 3704；GB/T 12221；ASMEB16.10 | |
| 檢查試驗：G8/T 13927；J8/T 9092；API 598 | 法蘭標準：HG/T 20592；GB/T 9119；ASME B16.5；JIS B2220 |
直通式襯氟截止閥尺寸
 |
DN
|
L
|
KG
|
DN
|
L
|
KG
|
|
15
|
130
|
4
|
100
|
350
|
33
|
|
|
20
|
150
|
5
|
125
|
400
|
55
|
|
|
25
|
160
|
5
|
150
|
480
|
77
|
|
|
32
|
180
|
8
|
200
|
335
|
110
|
|
|
40
|
200
|
11
|
250
|
390
|
160
|
|
|
50
|
230
|
14
|
300
|
440
|
280
|
|
|
65
|
290
|
22
|
350
|
500
|
400
|
|
|
80
|
310
|
25
|
|
|
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口直通式襯氟截止閥"產品。
