帶雙接管阻火呼吸閥概述

HX2帶雙接管呼吸閥,HXF2帶雙接管阻火呼吸閥是裝在室內固定儲罐頂上的接管呼吸作用，連接管道內必須保持暢通，吸入接管起補充氣體作用，保護儲罐在工作時不會吸癟；呼出接管起回收混合氣體和有害物質，保護儲罐在工作時不會產生變形，大大提升了防火安全性。帶雙接管呼吸閥適用于儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品，如汽油、苯、煤油、輕柴、厚油等油品及性質相同的化工產品儲罐。

帶雙接管阻火呼吸閥參數

公稱通徑：DN25-DN350		公稱壓力：0.6Mpa-1.6Mpa
適用溫度：-30℃~60℃		連接形式：法蘭連接
閥門材質：碳鋼、不銹鋼		適用介質：汽油、煤油、柴油等其它石化化工物料
閥盤材料：不銹鋼、鋁合金、PTFE聚四氟乙烯		阻火層：不銹鋼
密封座：PTFE聚四氟乙烯		制造標準：GB5908-86；SY7511-87
檢驗標準：SY/T0511《石油儲罐呼吸閥》；API2000		法蘭標準：HG20592-97；ANSI B16.5；GB/T 9113

帶雙接管阻火呼吸閥操作壓力

等級	A	B	C	D
呼出壓力	+355Pa (36mmH2O)	+980Pa (100mmH2O)	+1765Pa (180mmH2O)	+4KPa(或由用戶定)
吸入壓力	-295Pa (30mmH2O)	-295Pa (30mmH2O)	-295Pa (30mmH2O)	-0.5KPa(或由用戶定)

呼吸閥由壓力閥和真空閥組成，安裝于貨油艙透氣管上，能隨貨油艙內油氣正負壓變化而自動啟閉，使貨油艙內外氣壓差保持在允許值范圍內。當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性；當往罐內補充介質，使罐內上部氣體空間的壓力升高，到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續增高；罐外的大氣將頂開呼吸閥的負壓閥盤。

帶雙接管阻火呼吸閥通氣量和泄漏量

代號	DN	50	80	100	150	200	250
	壓力等級Pa	通氣量m3/h
A	+335	25	60	90	190	340	550
	-295	20	50	75	160	280	450
B	+980	30	70	100	200	380	600
	-295	20	50	75	160	280	450
C	+1765	40	95	140	280	500	800
	-295	20	50	75	160	280	450
標準允許泄漏量m3/h		≤0.04				≤0.4

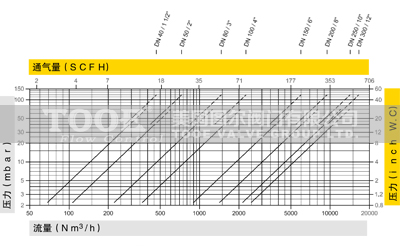

帶雙接管阻火呼吸閥通氣量曲線

壓力釋放曲線圖	真空吸入曲線圖

注：流量圖是在經過權威機構認證和標定的流量試驗裝置上所數據繪制，介質取標立空氣，密度1.29kg/m3，PN=0.1013Mpa。表中值為參考值，具體準確壓降需根據用戶提供數據要求重新計算。

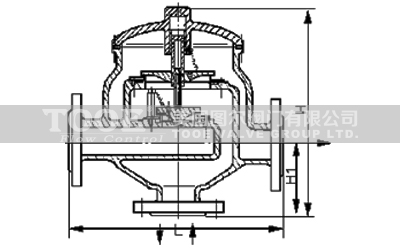

帶雙接管阻火呼吸閥尺寸

帶雙接管呼吸閥	帶雙接管阻火呼吸閥

DN	50	80	100	150	200	250
L	320	450	450	620	750	850
H	280	430	430	530	630	740
H/帶阻火	350	500	500	600	700	820
H1	110	180	180	220	260	320
H1/帶阻火	180	250	250	290	330	400
