美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【防火呼吸閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
防火呼吸閥概述

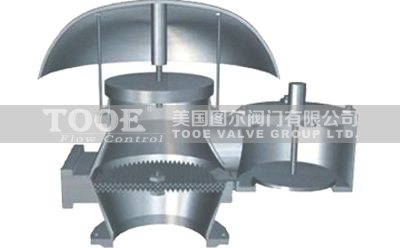

QZF-89全天侯呼吸閥采用抽屜防火結構，便于清洗及維護，是安裝在固定頂罐上的通風裝置，起減少油品蒸發損耗，控制儲罐壓力及阻止外界火焰?zhèn)魅氲淖饔谩Ｈ旌蚍纼龊粑y閥盤為并聯式設置(其二通道分開)具有通風量大、泄漏量小、耐腐性強等特點，并有靜電接地線，使該閥與罐體保持等電位。該閥具有防凍性能，適用于寒冷地區。
 |
 |
 |
防火呼吸閥參數
| 公稱通徑：DN25-DN500 | 公稱壓力：0.6Mpa-1.6Mpa | |
| 適用溫度：-30℃~60℃ | 連接形式：法蘭連接 | |
| 閥門材質：碳鋼、不銹鋼 | 適用介質：汽油、煤油、柴油等其它石化化工物料 | |
| 閥盤材料：不銹鋼、鋁合金、PTFE聚四氟乙烯 | 阻火層：不銹鋼 | |
| 密封座：PTFE聚四氟乙烯 | 制造標準：GB5908-86；SY7511-87 | |
| 檢驗標準：SY/T0511《石油儲罐呼吸閥》；API2000 | 法蘭標準：HG20592-97；ANSI B16.5；GB/T 9113 |
防火呼吸閥操作壓力
 |
 |
|
等級
|
A
|
B
|
C
|
D
|
|
呼出壓力
|
+355Pa |
+980Pa
(100mmH2O) |
+1765Pa
(180mmH2O) |
+4KPa(或由用戶定)
|
|
吸入壓力
|
-295Pa
(30mmH2O) |
-295Pa
(30mmH2O) |
-295Pa
(30mmH2O) |
-0.5KPa(或由用戶定)
|
呼吸閥由壓力閥和真空閥組成，安裝于貨油艙透氣管上，能隨貨油艙內油氣正負壓變化而自動啟閉，使貨油艙內外氣壓差保持在允許值范圍內。當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性；當往罐內補充介質，使罐內上部氣體空間的壓力升高，到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續增高；罐外的大氣將頂開呼吸閥的負壓閥盤。
防火呼吸閥通氣量和泄漏量
|
代號
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
|
壓力等級Pa
|
通氣量m3/h
|
||||||
|
A
|
+335
|
25
|
60
|
90
|
190
|
340
|
550
|
|
-295
|
20
|
50
|
75
|
160
|
280
|
450
|
|
|
B
|
+980
|
30
|
70
|
100
|
200
|
380
|
600
|
|
-295
|
20
|
50
|
75
|
160
|
280
|
450
|
|
|
C
|
+1765
|
40
|
95
|
140
|
280
|
500
|
800
|
|
-295
|
20
|
50
|
75
|
160
|
280
|
450
|
|
|
標準允許泄漏量m3/h
|
≤0.04
|
≤0.4
|
|||||
防火呼吸閥通氣量曲線
 |
 |

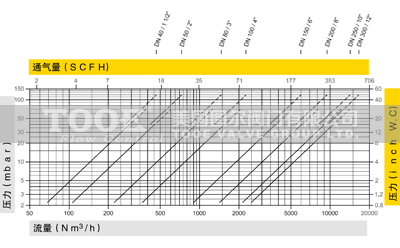

| 壓力釋放曲線圖 |

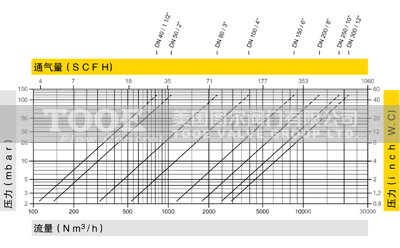

真空吸入曲線圖
|
注：流量圖是在經過權威機構認證和標定的流量試驗裝置上所數據繪制，介質取標立空氣，密度1.29kg/m3，PN=0.1013Mpa。表中值為參考值，具體準確壓降需根據用戶提供數據要求重新計算。

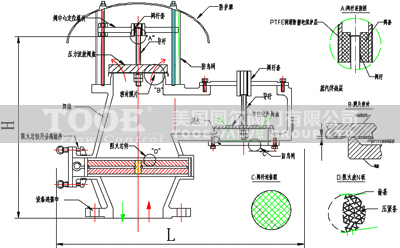

防火呼吸閥尺寸
 |
DN
|
L
|
H
|
|
50
|
320
|
320
|
|
|
80
|
380
|
350
|
|
|
100
|
420
|
380
|
|
|
150
|
520
|
450
|
|
|
200
|
600
|
520
|
|
|
250
|
680
|
600
|
|
|
300
|
750
|
650
|
|
|
350
|
850
|
700
|
|
|
400
|
930
|
750
|
