| 產品信息 | |
| 產品型號：Q944/5F;AG-2-3-4/5-F | 產品壓力：1.6Mpa-6.4Mpa |
| 產品口徑：DN15-DN400 | 產品材質：鑄鐵 碳鋼 不銹鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【電動法蘭三通球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

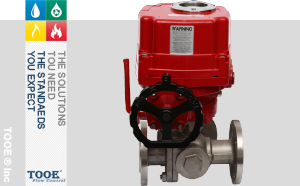

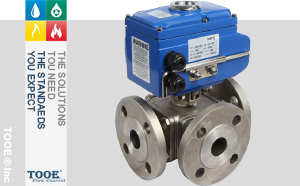

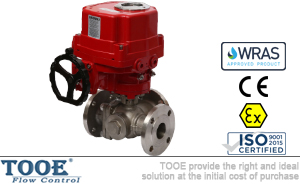

電動法蘭三通球閥概述
電動三通球閥可為L形和T形，L形(Q944F)三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形(Q945F)三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
 |
 |
 |
電動三通球閥由角行程系列智能式執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，電動三通球閥能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
 |
 |
 |
電動法蘭三通球閥參數
| 閥體參數 | 執行器參數 | |
| 公稱通徑：DN15-DN400(1/2"-16") | 執行器形式：精小型、QT電子式、防爆型 | |
| 公稱壓力：1.6Mpa-6.4Mpa | 環境溫度：-25℃~55℃ | |
| 適用介質：水、油、氣 | 環境濕度：10~90%RH | |
| 適用溫度：-20~300℃ | 電源電壓：110VAC；220VAC；380VAC；50/60Hz | |
| 閥體材質：WCB / CF8 / CF8M | 輸入信號：4-20mADC或1~5VDC | |
| 閥座材質：PTFE/PPL/PEK/硬密封 | 輸出信號：4-20mADC | |
| 球體材質：CF8 / CF8M | 行程：90°~120°/±10° | |
| 閥桿材質：SUS304 / SUS316 | 動作時間：7s-120s | |
| 填料材質：聚四氟乙烯PTFE | 絕緣電阻：100MΩ(500VDC) | |
| 設計制造：GB/T 12237；ASME B16.34；API608 | 防護等級：IP65；IP67；IP68 | |
| 法蘭標準：GB/T 9113；ASME B16.10 | 防爆等級：Exd II BT4；Exd II CT6 | |
| 結構長度：GB/T 12221；ASME B16.10；API 6D | 電機保護：過熱保護器(自動恢復型) | |
| 防火標準：API 6FA；API 607；JB/T 6899 | 手動控制：可拆卸扳手/手輪 | |
| 檢驗試驗：GB/T 19672；API 598 | 扭矩范圍：7N.m-2000N.m |

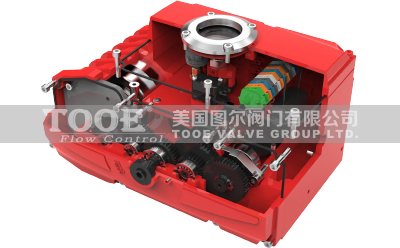

電動法蘭三通球閥特點
 |
 |
1.殼體-殼蓋由硬質鋁合金制成，具有陽極氧化處理和聚酯粉末涂層。高耐腐蝕，防水等級為IP67、IP68和防爆型是可選的。
2.電機—全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，F(xiàn)級絕緣等級。內部熱保護開關避免損壞電機。
3.手動手輪—手輪設計安全可靠省力。當執行器未通電時，將離合器拉到正確的位置后，可以用手輪操作。一旦通電，離合器將自動返回。
4.位置指示器—安裝在中心軸上，用于觀察閥門的位置。為了避免沉積和觀察方便，它是由凸透鏡設計的。
5.加熱器和恒溫器—用于控制執行器內的溫度，以避免內部潮濕。
6.限位開關—兩機械和電子雙限位。機械限位螺絲可調。電子限位開關是由凸輪控制的SPDT。限位開關的位置可以通過調整精確方便地設定。
7.扭矩開關—提供過載保護(TEOHQ005/008/010除外)，并且當閥門堵塞時，通過自動切斷電源來避免閥門和執行器的損壞。
8.自鎖—精密蝸輪蝸桿傳動大扭矩，噪音低(最高50dB)。自鎖功能可防止反轉，確保穩定型和可靠性。潤滑油在出廠前已經添加。
9.防脫螺栓—拆下蓋子時，螺栓將附著在蓋板上。所有外部螺栓均采用不銹鋼制成。
10.安裝—電動執行器底部的安裝尺寸符合國際標準ISO5211和DIN3337。執行器可以垂直或水平安裝。
11.線路—電路控制電路符合單相或三相電源標準，布局合理緊湊。端子有效滿足各種附加功能要求。
12.智能模塊—采用高度集成，低功耗的MCU和模擬電路控制板。全金屬外部安裝，電機熱源和控制板有效分離，提高了執行器的抗干擾和耐熱性。
13.閥位數字顯示—執行器打開和關閉期間，液晶顯示屏上顯示閥門位置的變化(智能調節型)。
14.相序自動化調整—智能執行器自動連接到三相電源相序。

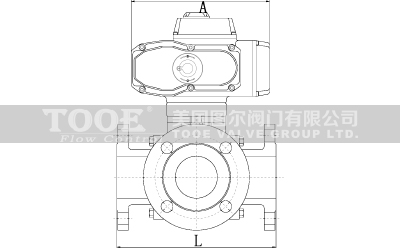

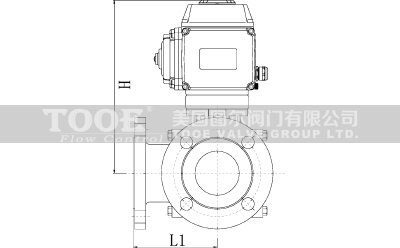

電動法蘭三通球閥尺寸
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
150
|
160
|
180
|
200
|
220
|
240
|
260
|
280
|
320
|
380
|
440
|
550
|
|
L1
|
75
|
80
|
90
|
100
|
110
|
120
|
130
|
140
|
160
|
190
|
220
|
275
|
|
A
|
165
|
165
|
212
|
212
|
259
|
259
|
259
|
259
|
284
|
284
|
284
|
500
|
|
H
|
200
|
210
|
240
|
250
|
310
|
320
|
335
|
365
|
420
|
440
|
470
|
700
|
