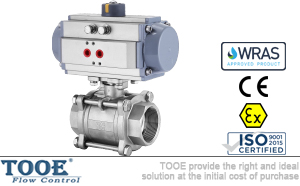

氣動三片式球閥

更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 球閥 > 氣動球閥

產品信息
產品型號：Q611F;AG-3-2-1-F-S	產品壓力：1.6Mpa-6.4Mpa
產品口徑：DN10-DN100	產品材質：碳鋼不銹鋼

021-5187 5832	tooezg@126.com
資料下載	價格表

[ 下一個產品 ] [ 上一個產品 ]

氣動三片式球閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【氣動三片式球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

氣動三片式球閥概述

氣動執行器分為：氣動雙作用、氣動單作用(彈簧復位)兩種形式。氣動三片式球閥由角行程的氣動執行機構和閥門組成，適用于兩位切斷和調節的場合。氣動三片式內螺紋球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。三片式球閥連接形式另有對焊(BW)承插焊(SW)，并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操。

氣動三片式球閥參數

閥體參數		執行器參數
公稱通徑：DN10-DN100(3/8"-4")		執行器形式：AT氣動執行器、撥叉式氣動執行器
公稱壓力：1.6Mpa-6.3Mpa(1000WOG)		作用方式：雙作用、單作用(彈簧復位)
適用介質：水、油品、氣體		控制方式：開關型、智能調節型
適用溫度：-20~180℃		氣源介質：空氣
閥體材質：WCB / CF8 / CF8M		氣源壓力：雙作用3-8bar；單作用4-8bar
閥座材質：聚四氟乙烯PTFE		行程調整范圍：90°±5°
球體材質：CF8 / CF8M		輸出扭矩：雙作用3.9-10560N.m；單作用8.5-4858N.m

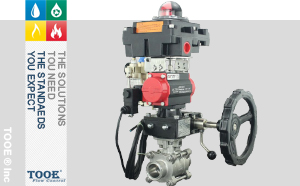

閥桿材質：SUS304 / SUS316		附件：電磁閥、定位器、限位開關、三聯件、手動機構
填料材質：聚四氟乙烯PTFE；PPL		汽缸材質：鋁合金、鑄鐵
設計標準：ASME B16.34		活塞材質：鑄鋁硬質氧化處理
壁厚標準：ASME B16.34		彈簧材質：彈簧鋼
檢測標準：MSS SP-110 / EN 12266		氣源接口：符合NAMUR標準

氣動三片式球閥特點

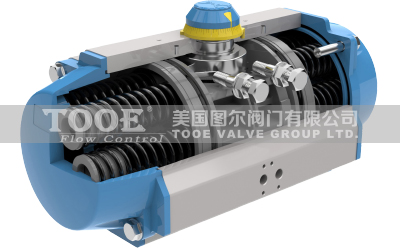

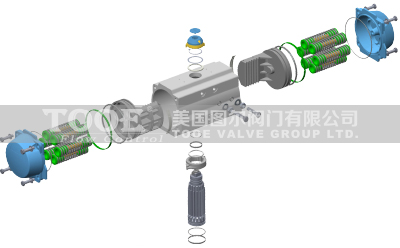

AT系列氣動執行器是一種雙活塞齒條與齒輪轉動結構的氣動執行機構。氣動執行器為活塞式，活塞式行程長，適用于要求有較大推力的場合，可以直接帶動閥桿，還可以和蝸輪蝸桿配合使用。結構簡單、輸出推力大、動作平穩可靠、安全防爆，在對安全要求較高的生產過程中有著廣泛的應用。

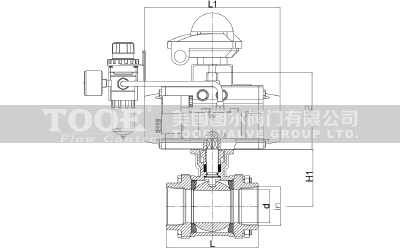

氣動三片式球閥尺寸

DN	15	20	25	32	40	50	65	80	100
L	75	80	90	110	120	140	185	205	225
L1	159/172	159/185	172/215	185/265	215/270	215/270	270/310	270/310	310/465
L2	73/85	73/95	85/105	95/110	105/125	105/125	125/142	125/142	142/178
H1	72	82	90	95	105	113	149	159	165
H2	73/90	73/100	90/110	100/120	110/142	110/142	142/158	142/158	158/200

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口氣動三片式球閥"產品。
