美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【液壓高壓球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

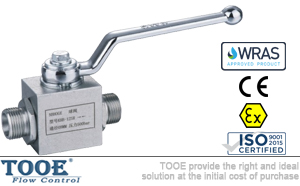

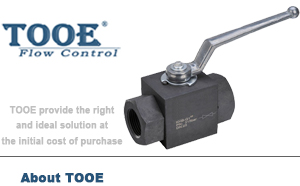

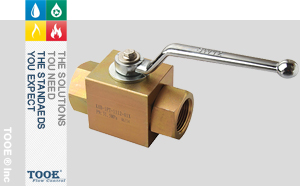

液壓高壓球閥產品概述

YJZQ高壓球閥主要用于液壓系統管路或集成系統中，控制工作介質的流通和截止。液壓高壓球閥主要由閥體、球體、閥桿、手柄和密封裝置組成。閥門采用鋼質鍛件，表面鍍鉻，鍍黃鋅。壓力范圍可達315bar，適用于溫度-30℃~180℃的水、油、氣等介質中。

液壓高壓球閥型號說明

YJZQ	—	J10N	—	1	1	1	1	—	01	—	1
1		2		3	4	5	6		7		8

1. 系列代號：YJZQ系列
2. 規格：J10N(W)-J50N(W)/內螺紋(N)-外螺紋(W)；
3. 閥體、接頭材料：1-45#、2-304不銹鋼、3-316不銹鋼；
4. 球芯、閥鎖材料：1-45#、2-304不銹鋼、3-316不銹鋼；
5. 球封材料：1-POM(聚甲醛)、2-PTFE(聚四氟乙烯)；
6. 閥體與接頭和閥鎖處密封材料：1-NBR(丁晴橡膠)、2-FPM/FKM(氟橡膠)；
7. 手柄形式：01-C型鋅合金曲手柄 、02-B型鋅合金曲手柄、03-B型鑄鋼曲手柄、09-不帶手柄；
8. 表面處理：1-空白、2-磷化、3-電鍍黃鋅；
備注信息：表中型號對應產品的材料為碳鋼，材料1111為常規使用組合，PTFE材料使用時最高工作壓力不超過100bar。

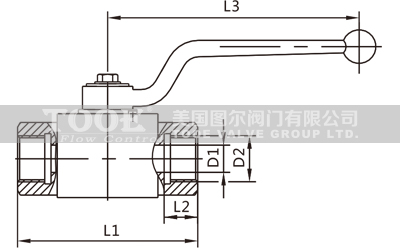

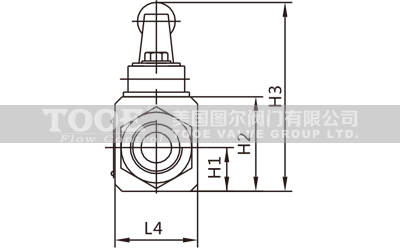

液壓高壓球閥外形尺寸

型號/內螺紋	D1	D2	L1	L2	L3	L4	H1	H2	H3
YJZQ-J10N	φ10	M18×1.5	78	14	105	32	16	36	76
YJZQ-J15N	φ12	M22×1.5	86	13	147	35	18.5	40	80
YJZQ-J20N	φ20	M27×2	108	18	185	48	22	55	101
YJZQ-J25N	φ25	M33×2	116	16	185	57	28.5	64	111
YJZQ-J32N	φ30	M42×2	136	18	240	75	37.5	84	134
YJZQ-J40N	φ38	M48×2	148	20	240	85	42.5	95	165
YJZQ-J50N	φ48	M64×2	180	22	240	104	52	112.5	180

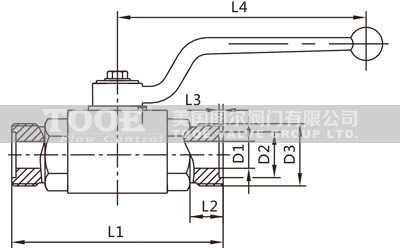

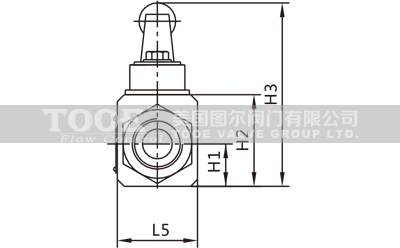

型號/外螺紋	D1	D2	D3	L1	L2	L4	L5	H1	H2	H3
YJZQ-J10W	φ10	φ20	M27×1.5	94	16	105	32	16	36	76
YJZQ-J15W	φ12	φ22	M30×1.5	102	16	147	35	18.5	40	80
YJZQ-J20W	φ20	φ28	M36×2	124	18	185	48	22	55	101
YJZQ-J25W	φ25	φ35	M42×2	136	20	185	57	28.5	64	111
YJZQ-J32W	φ30	φ40	M52×2	150	22	240	75	37.5	84	134
YJZQ-J40W	φ38	φ50	M64×2	180	24	240	85	42.5	95	165
YJZQ-J50W	φ48	φ60	M72×2	210	26	240	104	52	112.5	180

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口液壓高壓球閥"產品。
