一片式不銹鋼球閥概述

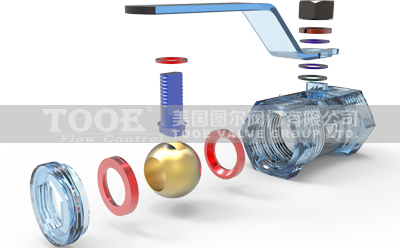

一片式球閥是一體式的里面由球、四氟圈、鎖緊螺母組成，球的口徑比管道口徑略小，類似于廣式球閥；一片式球閥由于主體材料少于兩片式和三片式，價格較優惠，與廣式球閥用處一樣。一片式不銹鋼絲扣球閥的關閉件是個球體，球體繞閥體心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。

一片式不銹鋼球閥參數

公稱通徑：DN8-DN80(1/4"-3")		閥體材質：WCB / CF8 / CF8M
公稱壓力：1.6Mpa-2.5Mpa		閥座材質：聚四氟乙烯PTFE
適用溫度：-20~180℃		球體材質：CF8 / CF8M
適用介質：水、油、氣		閥桿材質：SUS304 / SUS316
螺紋標準：ASME B1.20.1		填料材質：聚四氟乙烯PTFE
BS21		設計標準：ASME B16.34
DIN 2999/259		壁厚標準：ASME B16.34
ISO228/1		檢測標準：MSS SP-110 / EN 12266
JIS B0203		連接方式：絲扣螺紋

一片式不銹鋼球閥特性

閥桿帶有防脫出裝置設計；減流量；鋼球球槽上有泄壓孔設計；多種螺紋端供選擇；可選擇掛鎖裝置。

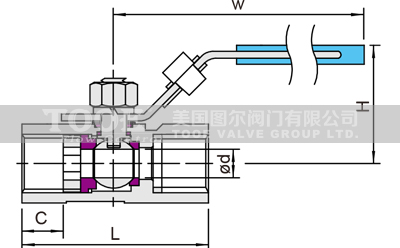

一片式不銹鋼球閥尺寸

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
d	5	7	9	12	15	20	25	32
L	40	45	57	60	70	77	83	98
L1	40	44	51	55	62	70	76	89
H	28	31	34	43	52	52	65	70
W	75	90	95	95	111	124	139	152
C	10	10.5	13.5	14	16.5	19	19	23.5
扭矩N.M	3	3	5	7	8	13	15	20
