衛生級無滯留球閥概述

無滯留球閥為全包式球座設計，解決了球閥液體滯留閥門腔內的問題，該球閥適用于生物制藥工程。

衛生級無滯留球閥參數

公稱通徑：1/2"-4"(DN15-DN100)		閥體材質：SS304 / SS316L
公稱壓力：1.0Mpa / 1.6Mpa		密封件：硅膠 / EPDM / PTFE / PPL
適用溫度：-20℃~180℃		連接方式：快裝連接
適用介質：食品、釀酒、飲料、乳制品		設計標準：ASME B16.34 / API 608
內部表面處理：Ra0.4		壁厚標準：EN 12516-3
外表面光潔度：Ra0.6		檢驗測試：API598 / EN 12266-1

衛生級無滯留球閥特性

帶排泄口，無滯留設計，全通徑設計，閥桿防飛出設計，閥體與閥蓋連接帶定位臺階設計

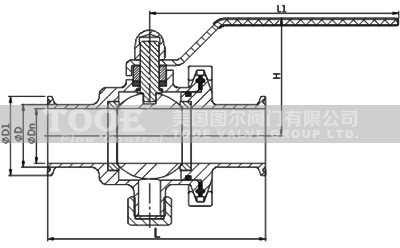

衛生級無滯留球閥尺寸

3A
SIZE	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2"	3"	4"
φDn	9.4	15.8	22.1	28.5	34.8	47.5	60.2	72.9	97.4
φD	12.7	19.1	25.4	31.8	38.1	50.8	63.5	76.2	101.6
φD1	25.2	25.2	50.5	50.5	50.5	64	77.5	91	119
L	90	93	124	128	139	165	190	210	260
L1	110	114	140	140	160	175	225	250	333
H	60	62	63	70	75	94	121	126	147
DIN
SIZE	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100
φDn	15	19	25	31	37	49	66	81	100
φD	18	22	28	34	40	52	70	85	104
φD1	34	34	50.5	50.5	50.5	64	91	106	119
L	90	93	124	128	139	165	190	210	260
L1	110	114	140	140	160	175	225	250	333
H	60	62	63	70	75	94	121	126	147
