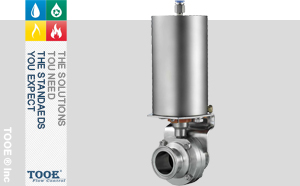

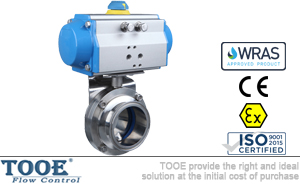

氣動衛生級蝶閥概述

衛生級蝶閥是一款衛生型氣動控制的蝶閥，適合于不銹鋼管道系統內的各類應用。執行器有三種標準款型，即常閉(NC)型，常開(NO)型和空氣/空氣(AA)型。實現對流量進行調節。氣動衛生級蝶閥，是遵照ISO規格，在追求衛生性和輕量、小型化的基礎上進行的設計。執行器將一個活塞的軸向運動轉換為閥門軸的90°旋轉運動。當閥門體內的圓形蝶片接觸到蝶閥的密封圈上時，執行器的扭矩增大，關閉閥門。閥座環材質有符合FDA規格的EPDM及符合食品衛生法的硅烷橡膠，可以對應使用條件進行選擇。

氣動衛生級蝶閥參數

公稱通徑：DN15-DN150		工作壓力：0-10bar
工作溫度：-20℃~135℃		滅菌溫度：150℃(MAX 20min)
連接方式：焊接/快裝/螺紋/法蘭		密封材質：EPDM / FPM
內表面處理：R≤0.8μm / 內面#320-#400拋光精加工		與介質接觸的部件：SUS304L/SUS316L(14307/14404)鍛造
外表面處理：R≤1.6μm		不與介質接觸的部件：304(1.4301)
控制氣源壓力：5bar-8bar		焊接端標準：DIN11850系列

氣動衛生級蝶閥連接形式

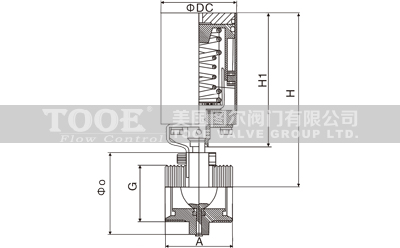

氣動衛生級蝶閥尺寸

	size	O	G	A	Dc	H	H1
	DN15	78	34×1/8	66	85	222	180.5
	DN20	78	44×1/6	66	85	222	180.5
	DN25	78	52×1/6	66	85	222	180.5
	DN32	86	58×1/6	70	85	226	180.5
	DN40	90	65×1/6	74	85	228	180.5
	DN50	106	78×1/6	76	85	236	180.5
	DN65	124	95×1/6	84	85	245	180.5
	DN80	139	110×1/4	90	85	253	180.5
	DN100	159	130×1/4	108	85	263	180.5
	DN125	185	160×1/4	130	133	415	298
	DN150	215	190×1/4	150	133	430.5	298

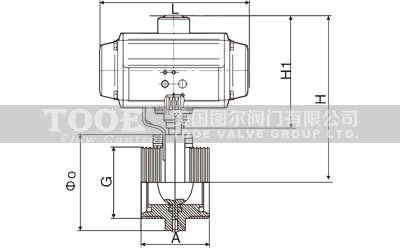

	size	O	G	A	Dc	H	H1
	DN15	78	34×1/8	66	157.5	131	170
	DN20	78	44×1/6	66	157.5	131	170
	DN25	78	52×1/6	66	157.5	131	170
	DN32	86	58×1/6	70	157.5	131	174
	DN40	90	65×1/6	74	157.5	131	176
	DN50	106	78×1/6	76	157.5	131	184
	DN65	124	95×1/6	84	208	145	207
	DN80	139	110×1/4	90	208	145	214.5
	DN100	159	130×1/4	108	208	145	224.5
	DN125	185	160×1/4	130	208	145	237.5
	DN150	215	190×1/4	150	208	145	252.5
