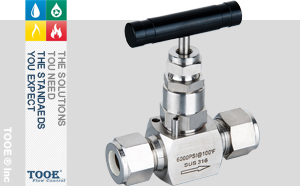

卡套針型閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【卡套針型閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
卡套針型閥概述
針型閥是儀表測量管路系統中重要組成部分，是一種可以精確調整、切斷流體的閥門。閥芯是一個很尖的圓錐體，閥瓣通常與閥桿做成一體，針型閥閥桿螺紋的螺距比一般普通截止閥的要細。通常情況下，針形閥閥座孔的尺寸比管道尺寸小。由于針形閥比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量，較高壓力的介質的密封；通常被應用于腐蝕性環境、高壓取樣系統、高壓關閉系統以及測試工作臺。
 |
 |
 |
卡套針型閥參數
| 公稱通徑：3mm-14mm(1/8"-1") | 閥芯材質：不銹鋼304/316/316L+錐體堆焊司太立合金 | |
| 公稱壓力：≤60000psig(414bar) | 閥桿材質：不銹鋼304/316/316L；合金鋼C-276 | |
| 適用溫度：-30℃~570℃ | 填料材質：聚四氟乙烯PTFE；柔性石墨；碳纖維 | |
| 適用介質：水；蒸汽；油品；氣體 | 連接方式：公制/英制雙卡套連接 | |
| 閥體材質：碳鋼；不銹鋼304/316/316L；合金鋼C-276 | 檢驗試驗：GB/T 13927-2008；API 598 |

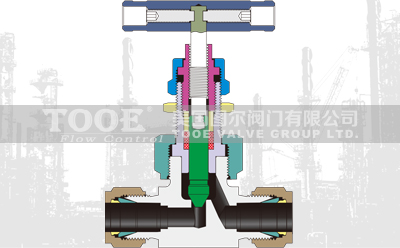

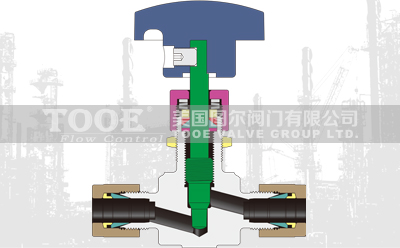

卡套針型閥構造
 |
 |
防塵蓋防止污垢和灰塵進入閥桿螺紋內，外部填料螺栓可簡易調整填料，軋制閥桿螺紋延長使用壽命，固定螺帽避免填料螺栓在運作中松脫；
填料在閥桿螺紋下方，防止閥桿螺紋被流體磨損和腐蝕，背閥座在全開時提供第二密封并防止閥桿脫出，閥芯提供可靠關斷和較大循環壽命。
卡套針型閥特性
 |
 |

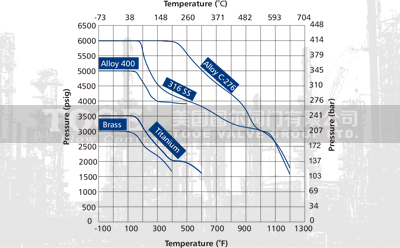

| 不同材質的壓力與溫度曲線圖 |

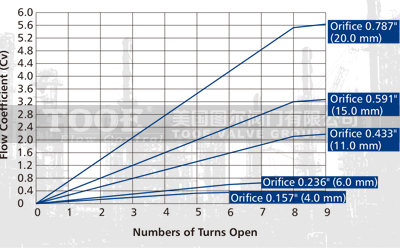

100℉(38℃)時的流量數據
|
卡套針型閥尺寸
 |

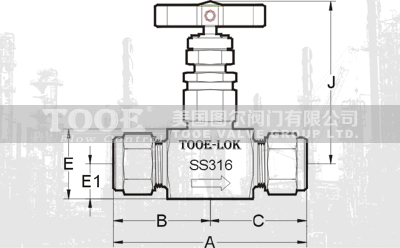

螺紋連接分體式針型閥
|
|||
|
尺寸
|
流量通徑
|
A
|
J
|
|
|
1/8"
|
2
|
65.2
|
67
|
|
|
1/4"
|
4
|
68.6
|
67
|
|
|
3/8"
|
6
|
70.4
|
67
|
|
|
1/2"
|
6
|
76.3
|
67
|
|
|
1/2"
|
8
|
79.2
|
77
|
|
|
3/4"
|
13
|
93.7
|
90
|
|
|
1"
|
13
|
102.3
|
90
|
|
|
1"
|
17
|
128.4
|
122
|
|
 |

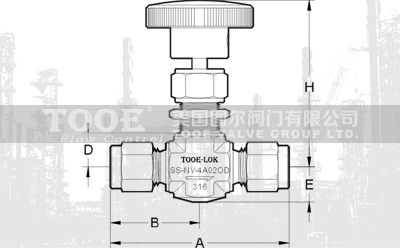

模鍛整體式閥帽針型閥
|
|||
|
尺寸
|
流量通徑
|
A
|
H
|
|
|
1/8"
|
2
|
49.6
|
57.9
|
|
|
1/4"
|
4.4
|
57.8
|
63.5
|
|
|
3/8"
|
6.4
|
65.6
|
75.4
|
|
|
1/2"
|
6.4
|
71.0
|
75.4
|
|
|
1/2"
|
9.5
|
96.5
|
99.3
|
|
|
3/4"
|
9.5
|
96.5
|
99.3
|
|
