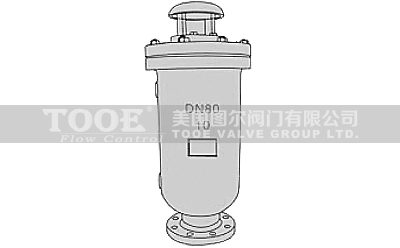

復合式污水排氣閥概述

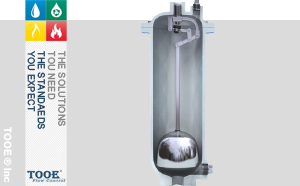

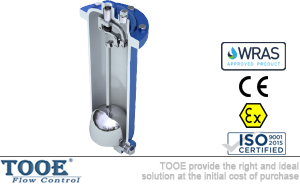

SCAR污水復合式進排氣閥在傳統污水排氣閥基礎上底部加設了下緩沖機構，廣泛適用于排水管線的進排氣。特別對于管線走向起伏較大、系統啟停頻繁等易產生斷流彌合及水柱分離的工況尤為適用。本閥用以排除管線中大量集結的空氣，同時把管線較高處集結的微量空氣排放至大氣中，以提高管線及水泵使用效率。當水泵停機時吸入大量空氣，防止管線發生真空破壞。SCAR型排氣閥在保持高速排氣同時具有防水錘及防止排氣閥關閉瞬間污水外噴功能。考慮到污水特點，采用浮球通過頂塞直接作用在輕型球面活塞結構，使關閉水位下降，雜質漂浮物遠離密封面，閥體底部設置球閥，便于沖洗閥體內雜質。

復合式污水排氣閥參數

公稱通徑：DN50-DN500
公稱壓力：1.0Mpa-2.5Mpa
使用溫度：-10℃~90℃
適用介質：污水
閥體材質：球墨鑄鐵/鑄鋼/不銹鋼
浮球材質：不銹鋼
支架材質：不銹鋼
密封材質：丁腈橡膠NBR
關閉壓力：≤0.01Mpa

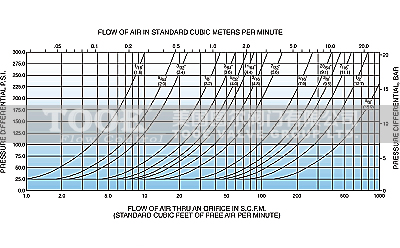

空氣節流壓差：≥0.005Mpa

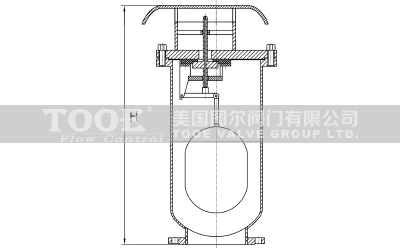

復合式污水排氣閥尺寸

DN	50	80	100	150	200	250
H	495	600	760	820	950	1100

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口復合式污水排氣閥"產品。
