螺旋型微氣泡處理器概述

螺旋型微氣泡處理器TE-BA的核心部分是螺旋網，它能夠脫除系統中的游離氣體和微氣泡。螺旋網是由銅絲焊接制成的立體網結構，這樣的結構能夠使流體在閥內產生一個相對靜止區域，即使較微小的氣泡也有足夠的時間從流體中分離。分離出來的氣體匯集在氣室內，通過自動放氣閥放空，同時，螺旋管產生的壓損極小。閥體側面的閥門可以除去懸浮雜質。圖爾螺旋空氣分離器也可升級為螺旋脫氣除渣器：該產品將脫氣與除渣功能合二為一，由此，能夠同時脫離水系統中的游離氣團、微氣泡和微小雜質顆粒。

螺旋型微氣泡處理器參數

公稱通徑：DN20-DN500		殼體材質：黃銅、碳鋼、不銹鋼
公稱壓力：1.0Mpa-2.5Mpa		螺旋網材質：黃銅/紫銅/不銹鋼
適用溫度：-30℃~180℃		排氣閥浮子：聚丙烯P/基戊烯聚合物TPX
適用介質：水、水/乙二醇(≤50%)、潤滑油		密封圈材質：三元乙丙橡膠EPDM
連接方式：絲扣螺紋/法蘭連接		標準流速：≤1.5m/s
法蘭標準：JB/T81		高流速值：≥1.5m/s
設計標準：EN 13445		殼體強度符合：GB/T 13927
制造標準：CBWQA/T 0002-2013		系統壓力損失：＜0.01Mpa(1.0m/s流速狀態下)

螺旋型微氣泡處理器原理

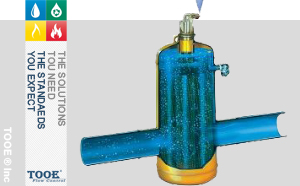

微泡排氣閥綜合利用多項物理原理，其核心部分是成矩型的金屬網狀結構，這些金屬網阻截水流造成湍流。湍流狀態使水流的速度及壓力產生變化并釋放出氣泡，氣泡由于分子力作用大量積聚在金屬網頂端。氣泡大量聚積在金屬網頂端由于體積增大而脫離金屬網上升到排氣艙，排氣艙上端有浮球自動排氣閥將空氣排出。

螺旋型微氣泡處理器特性

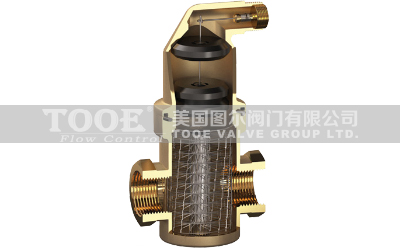

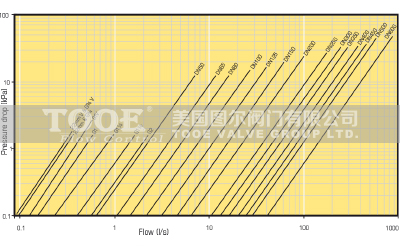

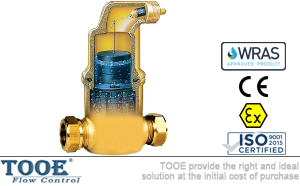

微氣泡處理器構造圖	微氣泡處理器流阻圖

- 有效去除循環系統中的空氣氣團和微氣泡；
- 脫除殘留的游離氣體，解決系統氧腐蝕和泵氣蝕問題；
- 大大減少了系統初次注水后的調試時間和手動排氣耗時；
- 較小的壓降，并且壓降保持不變，不會造成系統運行負擔；
- 排空閥可讓大量空氣的進入或者排除(系統注水時排空或者排水時進氣)，并且撇去浮渣；
- 特殊設計的容氣腔構造，能夠防止漂浮污垢接觸排氣閥出口，并提供足夠的空間來吸收系統壓力波動。

螺旋型微氣泡處理器尺寸

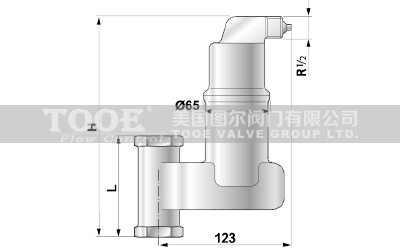

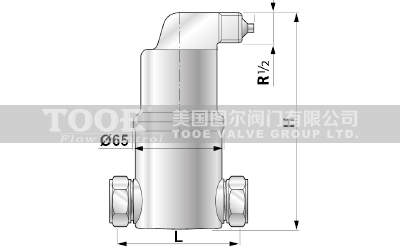

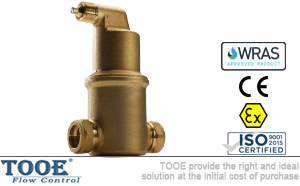

黃銅螺紋水平安裝P110X	黃銅螺紋垂直安裝P110-V

型號	DN	H	L	流量m3/h	凈重kg
P410X-20	20	170	100	1.3	1.3
P410X-25	25	185	100	2.0	1.5
P410X-32	32	200	100	3.7	1.7
P410X-40	40	240	100	5.0	2.0
P410X-20V	20	220	85	1.3	1.9
P410X-25V	25	220	85	2.0	1.9

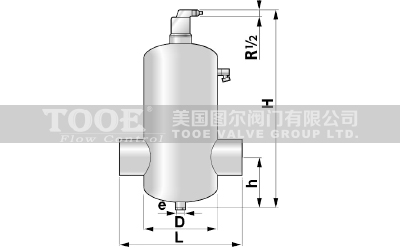

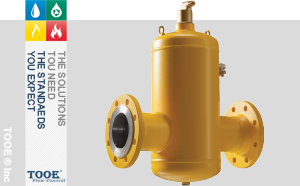

碳鋼法蘭P110X	碳鋼焊接P110X

型號	DN	H	h	D	e	L	流量m3/h	凈重kg
P410X-50	50	510	140	160	DN20	350	12.5	24
P410X-50H	50	510	160	220	DN20	470	25	33
P410X-65	65	510	150	160	DN20	350	20	27
P410X-65H	65	510	160	220	DN20	470	40	29
P410X-80	80	640	170	220	DN25	470	27	39
P410X-80H	80	640	200	330	DN25	640	55	57
P410X-100	100	640	180	220	DN25	480	47	45
P410X-100H	100	640	210	330	DN25	640	95	61
P410X-125	125	830	220	330	DN25	640	72	75
P410X-125H	125	830	290	410	DN25	780	145	97
P410X-150	150	830	280	325	DN25	640	108	80
P410X-150H	150	830	300	410	DN25	780	220	114
P410X-200	200	980	330	410	DN25	780	180	121
P410X-200H	200	980	360	510	DN25	890	360	189
P410X-250	250	1220	380	510	DN50	890	288	230
P410X-250H	250	1220	400	610	DN50	1010	575	300
P410X-300	300	1580	430	610	DN50	1010	405	370
P410X-300H	300	1580	450	710	DN50	1200	810	390
P410X-350	350	1720	480	710	DN50	1200	500	481
P410X-350H	350	1720	500	810	DN50	1420	1030	563
P410X-400	400	1810	530	810	DN50	1420	650	607
P410X-400H	400	1810	550	920	DN50	1520	1350	670
P410X-450	450	2030	580	920	DN50	1520	850	772
P410X-450H	450	2030	610	1020	DN50	1620	1710	870
P410X-500	500	2170	630	1020	DN50	1620	1060	974
P410X-500H	500	2170	660	1120	DN50	1720	2120	1118

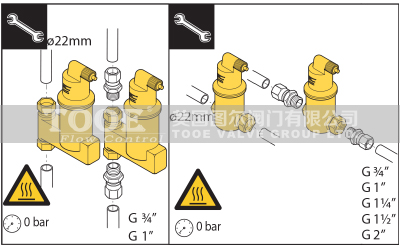

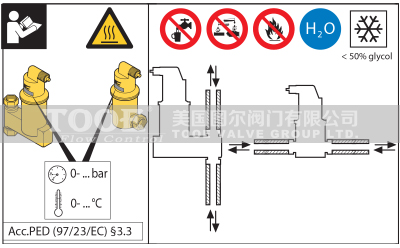

螺旋型微氣泡處理器安裝

設備的安裝位置對于優化系統運行至關重要，螺旋空氣分離器建議串聯安裝在主管線上，且最好為系統中溫度最高點。
- 對于供熱系統，最佳位置是鍋爐的出口管線上
- 對于制冷系統，溫度最高點在制冷機組的回水管線上
