| 產品信息 | |
| 產品型號：ZMQSY | 產品壓力：1.0Mpa-42Mpa(150LB-2500LB) |
| 產品口徑：DN15-DN100(1/2"-4") | 產品材質：A105；F22；F91；F92；F316L |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【Y型薄膜式氣動疏水閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
Y型薄膜式氣動疏水閥概述
ZMQSY系列氣動疏水調節閥是熱力設備自動控制系統中的重要設備之一，它廣泛應用于電站、化工、石油、冶金等工業系統中設備啟停時蒸汽管道內疏水排放。當設備起動投入運行前，蒸汽管道需要暖管，開始階段閥門需要開足，隨著溫度上升，疏水量減少，就要適當關小閥門，以滿足運行中各項目參數的要求。蒸汽管道停運時，也要按規定時間開啟疏水閥門，一是控制降壓速度，另外是排除停運時管道內殘余蒸汽凝結水。由于疏水排放對疏水閥的沖蝕性很大，故主蒸汽系統疏水調節閥設計與一般調節閥不同。該閥采用多套筒多孔鐘罩或條狀鐘罩式構成節流件，多次降壓，從而減緩高壓高溫高速流體對閥芯和閥座的沖刷。疏水量隨調節通流截面的改變而變化。該閥采用了壓力平衡式結構。降低了閥門不平衡力，減少了驅動力矩。由于該閥采用裝拆簡易的結構，因此裝拆簡單，維修方便。
 |
 |
 |
Y型薄膜式氣動疏水閥參數
| 公稱通徑：DN15-DN100(1/2"-4") | 公稱壓力：1.0Mpa-42Mpa(150LB-2500LB) | |
| 適用溫度：-20℃≤T≤550℃ | 適用介質：水；蒸汽；油品 | |
| 閥體材質：A105；F22；F91；F92；F316L | 閥座材質：整體堆焊式閥座 | |
| 設計制造：JB/T3595；E101；ANSI B16.34 | 閥芯材質：不銹鋼堆焊STL | |
| 結構長度：GB/T 12221-2005 | 壓力溫度：GB/T 12224-2005 |

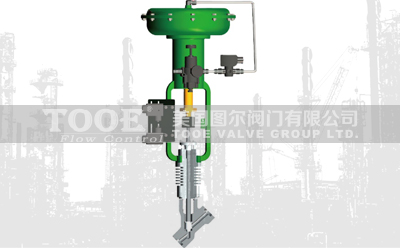

ZMQS氣動薄膜Y型疏水調節閥由新系列氣動薄膜執行機構和Y型疏水閥二部分組，Y型疏水閥是具有特殊結構的調節閥體二端為焊接式，適用于特定的配管。執行機構有正、反二種作用形式；當信號壓力增加，推桿伸出膜室的叫正作用，與閥配合構成氣關式。當信號壓力增加，推桿退入膜室的叫反作用，與閥配合構成開式。
Y型薄膜式氣動疏水閥尺寸
 |
 |
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口Y型薄膜式氣動疏水閥"產品。
