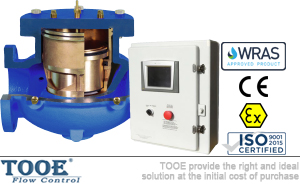

直通水擊預防閥概述

水擊預防閥(含電子控制箱)，主閥與泄放閥是一樣的。水擊預防閥由主閥、高壓水力導閥、電磁導閥、低壓壓力開關、導管、電子控制箱等零部件組成。具有水力自動控制、電子自動控制、高壓無條件開啟泄水、低壓提前開啟、斷電開啟、斷電并伴隨低壓開啟泄除水錘及預防水錘的功能。主閥門能快開緩閉，具有防止自身關閥水錘的功能。水擊預防閥用于水泵出口主輸水管道上，靠近水擊發生源如止回閥等，能提前開啟預防水錘并無條件泄除高壓水錘，是泵站安全的重要預防及保護設備，能有效地提高系統安全可靠性。

直通水擊預防閥參數

公稱通徑：DN40-DN600		閥體材質：鑄鋼、球墨鑄鐵
公稱壓力：1.0Mpa-16Mpa		閥蓋材質：鑄鋼、球墨鑄鐵
適用溫度：-10℃~85℃		閥座材質：青銅、不銹鋼
連接方式：法蘭連接		導閥配件：黃銅、不銹鋼
適用介質：原水、清水		隔膜材質：尼龍?jiān)鰪?qiáng)型丁腈橡膠
法蘭標準：GB9112；ANSI BI16.5		控制箱外殼：采用NEMA12密封(級別)
適用電源：220V交流電		閥體涂層：內外環氧樹脂噴涂
水錘升壓控制：＜1.2倍工作壓力		反應時間：＜1.0秒
延時器可調范圍：達300秒		關閥時間：＞5-10秒
低壓維持開啟設定時間：10-30秒		設定壓力/高壓：實際工作壓力的1.1倍
水擊波周期定時器可調范圍：0-99.9秒		設定壓力/低壓：實際工作壓力的0.4-0.6倍

直通水擊預防閥原理

- 突然的停泵一般會產生巨大的壓力波動。在管道較長的供水系統當中，這種壓力波動往往表現出明顯的低壓段，繼而高壓激聚出現。低壓控制系統可感應到這種最初的壓力波降并自身開啟，以使主閥隨之開啟，從而預防從系統返回的高壓力波動。開啟的主閥會將隨之而來的高壓力波排至大氣。高壓控制導閥會感應到同樣的壓力波也會開啟并使主閥保持開啟狀態，將過余能量排放掉。一個液控或器械的流量控制器可限制閥門的開啟。這一裝置能有效的控制壓力波動的釋放并保持主閥及時關閉，導致主閥關閉、致使系統中的壓力穩定在高壓與低壓預定值之間。
- 閥門除了可預防壓力波動，還具有維持系統壓力的功能。它能將過高的壓力排向大氣，來完成這一功能，當系統壓力超出高泄壓導閥的設定值，導閥將開啟，導致主閥開啟，使系統泄壓。如系統壓力恢復，低于導閥設定值，導閥將關閉，導致主閥緩慢關閉。
- 電子控制式水擊預防閥控制箱的作用是當水泵停電或水泵機械故障(非停電故障)形成水擊事故前(感應水擊前兆或起因提前)開閥泄壓。在水擊波返回到閥門之前水擊預防閥完全打開，在設定的時間過后，閥門將逐漸關閉。水擊泄放閥能不依賴電子控制器(壓力開關和電磁閥)隨時對可能的高壓波作出響應(即高壓泄放具有超控性能)(除控制箱外主閥仍然是一個完整的水擊泄放閥)。

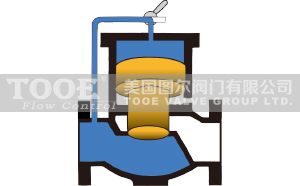

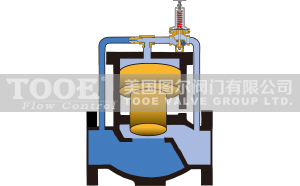

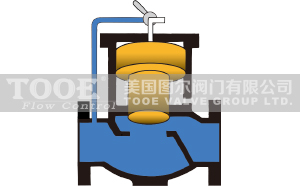

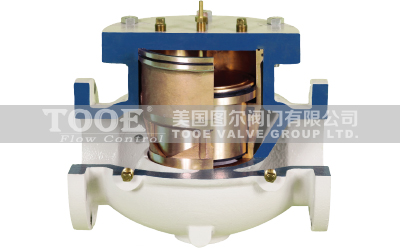

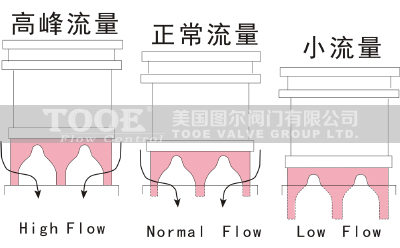

閥門全開:當活塞上方的區域排空到大氣中時,作用在活塞下側的入口壓力會施加打開力,該作用力會抬起活塞并打開閥門。	閥門關閉:當入口壓力同時作用在活塞的底面和頂部時,頂部的較大區域會產生凈關閉力,從而關閉閥門。差動活塞閥使用管路壓力使閥克服管路壓力而關閉，而不管管路壓力或閥上的壓降如何。	閥門調節:入口壓力被施加到活塞的底側,而調節先導控制施加到活塞頂部的壓力以"平衡"打開和關閉力,并將主閥置于中間位置以控制壓力。

直通水擊預防閥特點

圖爾水擊預防閥比水擊泄放閥多了前三項功能，更完善、更高等級的水擊防護設備。
- 事故斷電時主閥開啟泄水；
- 事故斷電并伴隨異常低壓時開啟泄水；
- 突然降壓時開啟，并維持開啟狀態，等待高壓波返回；
- 超壓泄水—高壓導閥具有超控功能，無條件超壓保護。

直通水擊預防閥選型

水擊預防閥的選型方法與水擊泄放閥相近：水擊預防閥并不需要通過全部的水泵出水量，僅僅只要排泄其中的一部分，使系統的壓力升高控制在可承受的范圍內就可以了。因此，水擊預防閥通常比其相連的管道管徑小幾號。水擊預防閥僅在有必要泄水以控制壓力升高時才盡可能地開啟。水擊預防閥不能選擇過大，而且不能雙閥并聯！因?yàn)樗畵纛A(yù)防閥是全開啟泄流，而不是像水擊泄放閥那樣調節式開啟泄流，所以孔徑通常比泄放閥小一些。

直通水擊預防閥尺寸

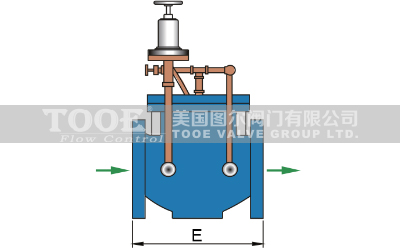

DN	50	65	80	100	125	150	200	250	300	350	400	450	500
E	203	216	241	292	356	406	495	622	698	787	914	978	978
F	190	210	230	290	350	370	440	530	570	620	710	750	800
G	80	95	100	130	160	170	185	210	250	275	305	320	360
H	260	270	300	340	380	450	480	520	600	670	720	830	880

PS：以上表內尺寸為1.0MPA-4.0MPA，法蘭標準GB9112 / ANSI B16.5

直通水擊預防閥安裝

1. 從源頭起預防水錘產生(預防為主)
2. 水擊泄放閥與水擊預防閥保護為主(后保護裝置)
3. 水擊泄放閥與水擊預防閥，排水至無壓處，出水管高于水面
4. 水擊閥的高壓設定壓力通常是安裝點最高壓力的1.0~1.2倍，或者比最高壓力高出3~20m
5. 水擊閥對管線的保護長度可能有限，故水擊閥的安裝位置應盡量靠近止回閥或其它水擊發生源
6. 如果水擊閥尺寸較大，建議分成2~3個較小尺寸并聯安裝，并將其高壓泄水設定壓力錯開2~5m水頭漸升設置。
