| 產品信息 | |
| 產品型號：EG11W | 產品壓力：PN0.6Mpa-1.6Mpa |
| 產品口徑：DN15-DN80 | 產品材質：鑄鐵;鑄鋼WCB;不銹鋼304/316 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
絲扣螺紋隔膜閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【絲扣螺紋隔膜閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
絲扣螺紋隔膜閥概述
內螺紋隔膜閥專用于控制一般腐蝕性介質，可供各類管路或設備上作啟閉及節流用。隔膜閥是一種特殊形式的截斷閥，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開。隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。閥門以手輪轉動為動力帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。
 |
 |
 |
絲扣螺紋隔膜閥參數
| 公稱通徑：DN15-DN80 | 閥體材質：鑄鐵HT250；鑄鋼WCB；不銹鋼304/316 | |
| 公稱壓力：PN 0.6Mpa-1.6Mpa | 閥桿材質：不銹鋼1Cr13 / 1Cr18Ni9Ti | |
| 適用溫度：≤100℃ | 隔膜材質：橡膠；氟塑料 | |
| 適用介質：非腐蝕性(無內襯)；一般腐蝕性(襯膠) | 結構長度：GB/T 15188.3 | |
| 設計制造：GB12239 | 試驗檢驗：GB/T13927 |

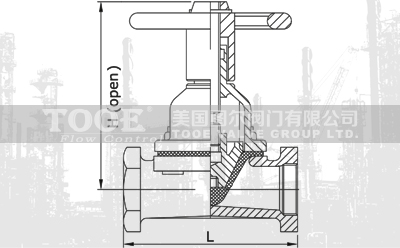

絲扣螺紋隔膜閥尺寸
 |
DN
|
L
|
H
|
KG
|
|
15
|
65
|
92
|
0.8
|
|
|
20
|
85
|
103
|
1.1
|
|
|
25
|
110
|
120
|
1.9
|
|
|
32
|
120
|
156
|
3.3
|
|
|
40
|
140
|
163
|
4.2
|
|
|
50
|
165
|
192
|
5.8
|
|
|
65
|
203
|
225
|
9.5
|
|
|
80
|
254
|
246
|
16.2
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口絲扣螺紋隔膜閥"產品。
