噴泉/潛水/水下電磁閥

更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 電磁閥 > 水下電磁閥

產品信息
產品型號：SLDF	產品壓力：0.1Mpa-0.8Mpa
產品口徑：DN15-DN200	產品材質：黃銅;不銹鋼304;尼龍

021-5187 5832	tooezg@126.com
資料下載	價格表

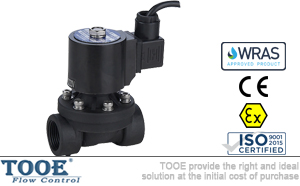

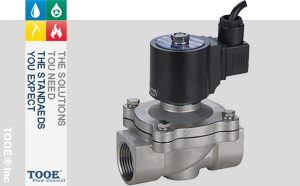

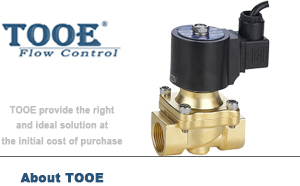

噴泉/潛水/水下電磁閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【噴泉/潛水/水下電磁閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

噴泉/潛水/水下電磁閥概述

SLDF水下電磁閥是自動控制系統中常見的開關元件、為音樂噴泉的核心控制設備，適合于跑泉、跳泉的水路控制。利用介質壓力差工作的直動式電磁閥，采用膜片結構，水下電磁閥具有啟閉迅速、性能穩定、可靠性高、壽命長等特點。閥門抗污能力強，可在江河湖海及各種人工水域中使用。

噴泉/潛水/水下電磁閥參數

公稱通徑：DN15-DN200		閥體材質：黃銅；不銹鋼；尼龍；鑄鐵
流體溫度：-10℃~60℃		密封材料：NBR丁腈橡膠
環境溫度：-10℃-50℃		工作壓力：0-8bar
連接形式：G螺紋；NPT螺紋；法蘭		工作介質：水
工作電壓：AC200-240V；AC110V 50/60Hz 32VA；DC24/12V 36W。IP68、H級
工作型式：分步直動式(DN15-50mm常閉型、常開型)；先導式(DN65-200mm常閉型)

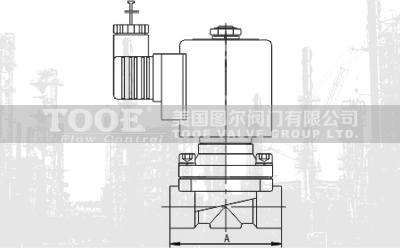

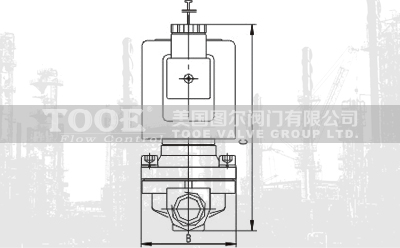

噴泉/潛水/水下電磁閥尺寸

公稱通徑	Cv值	A	B	C	材質
15	3.8	60	45	101	黃銅不銹鋼
20	7.6	67	50	107
25	12	82	60	115
32	24	110	85	154
40	30	120	90	162
50	48	154	112	185
15	3.8	76	68	107	尼龍
20	7.6	80	68	111
25	12	107	82	117
32	22	140	112	160
40	30	140	112	170
50	48	159	130	190

電磁閥的結構原理

- 直動式電磁閥：有常閉型和常開型二種。常閉型斷電時呈關閉狀態，當線圈通電時產生電磁力，使動鐵芯克服彈簧力同靜鐵芯吸合著界開啟閥，介質呈通路；當線圈斷電時電磁力消失，動鐵芯在彈簧力的作用下復位，直接關閉窗口，介質不通，結構簡單，動作可靠，在零壓差和微真空下正常工作。常開型正好相反。如小于Φ6流量通經的電磁閥。
- 分步直動式電磁閥：該閥采用一次開閥和二次開閥連在一體，主閥和導閥分步使電磁力和壓差直接開啟主閥口。當線圈通電時，產生電磁力使動鐵芯和靜鐵芯吸合，導閥口開啟而導閥口設在主閥口上，且動鐵芯與主閥芯連在一起，此時主閥上腔的壓力通過導砝口卸荷，在壓力差和電磁力的同時作用下使主閥芯向上運動，開啟閥介質流通。當線圈斷電時電磁力消失，此時動鐵芯在自重和彈簧力的作用下關閉導閥孔，此時介質在平衡孔中進入主閥芯上腔，使上腔壓力升高，此時在彈簧復位和壓力的作用下關閉主閥，介質斷流。結構合理，動作可靠，在零壓差時工作也可靠。
- 間接先導式電磁閥：該系列電磁閥和主閥芯聯系著形成通道組合而成；常閉型在未通電時，呈關閉狀態。當線圈通電時，產生的磁力使動鐵芯和靜鐵芯吸合，導閥口打開，介質流向出口，此時主閥芯上腔壓力減少，低于進口側的壓力，形成壓差克服彈簧阻力而隨之向上運動，達到開啟主閥口的目的，介質流通。當線圈斷電時，磁力消失，動鐵芯在彈簧力作用下復位關閉先導口，此時介質從平衡孔流入，主閥鋅上腔壓力增大，并在彈簧力的作用下向下運動，關閉閥口。常開式原理正好相反。

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口噴泉/潛水/水下電磁閥"產品。
